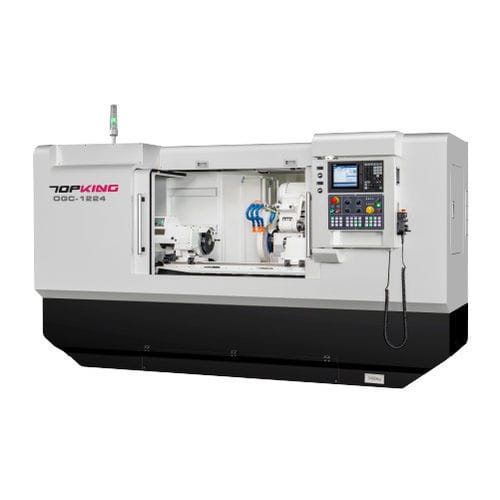

Rettificatrice cilindrica OGC series

per pezzi da lavorareorizzontaleCNC

INTRODUZIONE
La serie OGC di rettificatrici cilindriche CNC, modelli OGC-1224 e OGC-1624, è progettata per rettifiche esterne di alberi, rulli e componenti di stampi con requisiti di precisione. Gli assi X e Z sono azionati da viti a sfere di precisione con servomotori e la macchina è gestita da un CNC integrato con interfaccia grafica per semplificare programmazione e messa a punto.

CAPACITÀ

• Incastro massimo sulla tavola (swing over table): Ø320 mm (OGC-1224) / Ø420 mm (OGC-1624)
• Distanza fra centri: 600 mm
• Diametro di rettifica max: Ø300 / Ø400 mm (a seconda del modello)
• Lunghezza di rettifica max: 600 mm
• Ruota abrasiva: Ø405 x 50 x Ø127 mm; velocità lineare 45 m/sec

CARATTERISTICHE DELLA MACCHINA

• Sistema operativo intuitivo: Controllo CNC integrato con GUI grafica che consente di suddividere componenti complessi in più fasi di rettifica tramite guida grafica, riducendo la necessità di programmazione manuale G/M.
• Basamento rigido: Struttura pesante progettata per elevata rigidità e mantenimento della precisione durante il carico.
• Sistema di lubrificazione idrostatico: Le guide della tavola e della testa mola adottano lubrificazione idrostatica automatica per migliorare la scorrevolezza e la precisione di avanzamento.
• Costruzione della testa mola: Mandrino mola in acciaio legato SNCM-220 con normalizzazione, tempra/bonifica, cementazione e trattamento criogenico, seguito da rettifica di precisione e finitura a specchio; durezza superficiale > HRC62.
• Testa di lavoro e contropunta: Mandrino di lavoro con cuscinetti di precisione, testa di lavoro azionata da servomotore per regolazione continua della velocità; contropunta con lubrificazione a bagno d'olio e indicatore livello.
• Portautensile diamantato: Portadressa montato su contropunta disponibile; opzioni di dressatura adattabili alle esigenze del pezzo.

CICLO DI RETTIFICA
I cicli standard di rettifica e dressatura sono forniti con illustrazioni grafiche nella documentazione per supportare l'installazione e la ripetibilità dei processi.

ACCESSORI STANDARD

• Controllo CNC (Brand: Mitsubishi) x1 set
• Ruota abrasiva e flangia x1 set
• Punte portapezzo in carburo (2 pz/set) x1 set
• Portadressa diamantato (montato su contropunta) x1 set
• Scala lineare per asse X x1 set
• Inverter ruota abrasiva x1 set
• Sistema elettrico x1 set
• Coperchio completamente chiuso x1 set
• Sistema di lubrificazione x1 set
• Sistema refrigerante x1 set
• Lampada di lavoro x1 set
• Attrezzi (tampone di livellamento) e cassetta degli attrezzi x1 set

ACCESSORI OPZIONALI

• Accessorio per rettifica interna (incl. mandrino e inverter ruota)
• Contropunta idraulica
• Anelli di trascinamento con camma
• Sostegni pezzo 2 pz/set
• Supporto 2 punti
• Supporto regolabile 3 punti
• Mandrino 3 ganasce regolabile
• Mandrino 4 ganasce regolabile
• Banco di equilibratura e albero
• Equilibratore automatico per ruota
• Ruota e flangia di scorta
• Dressatore a rulli
• Sonda di misurazione
• Misurazione in processo automatica
• Controllo gioco (protezione collisione)
• Separatore magnetico per refrigerante
• Filtro a nastro
• Collettore di nebbia d'olio

SPECIFICHE (PRINCIPALI)

• Modelli: OGC-1224, OGC-1624
• Swing over table: OGC-1224 Ø320 mm; OGC-1624 Ø420 mm
• Distanza fra centri: 600 mm
• Diametro max di rettifica: Ø300 / Ø400 mm
• Lunghezza max di rettifica: 600 mm
• Carico max tra i centri: OGC-1224 100 kg; OGC-1624 150 kg
• Altezza del centro (tavola a punta): OGC-1224 160 mm; OGC-1624 210 mm
• Ruota abrasiva: Ø405 x 50 x Ø127 mm; velocità lineare 45 m/sec
• Corsa X: 250 mm; corsa Z: 830 mm
• Velocità avanzamento auto: 0.001 ~ 2000 mm/min; avanzamento rapido 6000 mm/min
• Motore ruota: 3.75 kW (opz. 5.5 kW)
• Servo testa lavoro: 0.85 kW (opz. 1.3 kW)
• Dimensioni macchina: 3420 x 2730 x 2415 mm
• Peso netto: OGC-1224 3600 kg; OGC-1624 3800 kg
• Nota: Specifiche soggette a modifiche senza preavviso.
