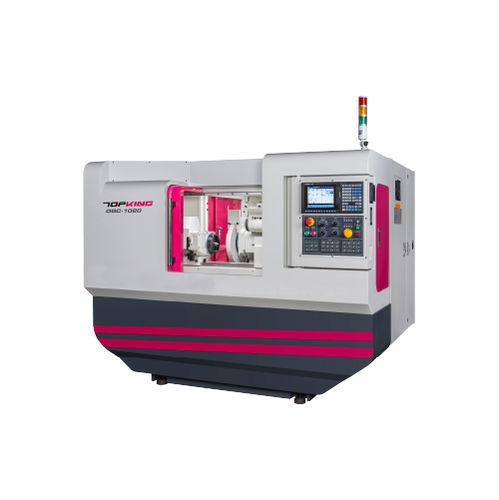

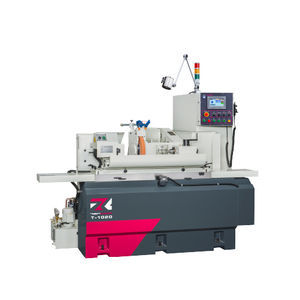

Rettificatrice cilindrica OGC-1020

per pezzi da lavorareorizzontaleCNC

INTRODUZIONE
La rettificatrice cilindrica CNC TOPKING OGC-1020 è progettata per la rettifica esterna di alta precisione. Gli assi X e Z sono azionati da viti a ricircolo di sfere di precisione e servomotori AC. Il controllo CNC integrato con interfaccia grafica (GUI) semplifica la modifica dei processi di rettifica e dressing senza complessa programmazione G/M, offrendo un ambiente operativo efficiente per produzione e R&D.

CAPACITÀ

• Passaggio sopra il tavolo: Ø270 mm
• Distanza tra i centri: 500 mm
• Diametro massimo di rettifica: Ø250 mm
• Lunghezza massima di rettifica: 500 mm
• Ruota di rettifica: Ø355 x 38~50 x Ø127 mm

CARATTERISTICHE DELLA MACCHINA
SISTEMA DI OPERAZIONE INTUITIVO
Il controllo CNC avanzato integrato con GUI consente di suddividere componenti complessi in più processi di rettifica tramite guida grafica e di modificare numericamente parametri di rettifica e dressing senza programmazione estesa.

BASE MACCHINA RIGIDA
La struttura robusta aumenta la rigidità rispetto a design più leggeri, migliorando la stabilità durante operazioni di rettifica pesanti e di precisione.

SISTEMA DI LUBRIFICAZIONE IDROSTATICA

• I pattini del tavolo e della testa mola sono lubrificati da un sistema di lubrificazione idrostatica automatico.
• La lubrificazione migliorata incrementa la scorrevolezza e la precisione di avanzamento, consentendo maggiore accuratezza di lavorazione.

COSTRUZIONE DELLA TESTA MOLA
Il mandrino della ruota è realizzato in acciaio legato di alta qualità (SNCM-220) e subisce normalizzazione, tempra/bonifica, cementazione, trattamento criogenico, rettifica di precisione e finitura a specchio. La durezza superficiale supera HRC62, assicurando resistenza all'usura e precisione a lungo termine.

MANDRINO DI LAVORO E CONTROPUNTA

• Il mandrino di lavoro utilizza cuscinetti di precisione per stabilità ottimale.
• La testa di lavoro è azionata da servomotore con controllo continuo della velocità (10–300 rpm).
• Il mandrino di tipo fisso migliora precisione e ripetibilità.
• La contropunta utilizza lubrificazione a bagno d'olio con indicatore del livello.

PORTA UTENSILE DIAMANTE
Il dispositivo di dressing montato su slitta è fissato sulla slitta dell'asse Z per minimizzare errori di riposizionamento dopo la regolazione dell'angolo del tavolo. Sono disponibili vari dispositivi di dressing per soddisfare i requisiti dei componenti.

CICLO DI RETTIFICA
Vengono forniti diagrammi dei cicli di rettifica e dressing per illustrare la sequenza di lavoro e le operazioni di dressing della mola diamantata.

SPECIFICHE

• Passaggio sopra il tavolo: Ø270 mm
• Distanza tra i centri: 500 mm
• Diametro massimo di rettifica: Ø250 mm
• Lunghezza massima di rettifica: 500 mm
• Carico massimo tra i centri: 60 kg
• Altezza del centro (tavolo → punta): 135 mm
• Dimensione ruota: Ø355 x 38~50 x Ø127 mm
• Velocità lineare ruota: 45 m/sec
• Corsa asse X (Max): 220 mm
• Corsa asse Z (Max): 760 mm
• Potenza mandrino ruota: 3.75 kW (opzione 5.5 kW)
• Dimensioni macchina: 2600 x 1860 x 2140 mm
• Peso netto: 3000 kg

ACCESSORI STANDARD

• Controller CNC (Mitsubishi) x1 set
• Ruota di rettifica e flangia x1 set
• Centri a punta in carburo (2 pz) x1 set
• Porta utensile diamante (tipo slitta) x1 set
• Scala lineare per asse X x1 set
• Inverter per ruota di rettifica x1 set
• Sistema elettrico x1 set
• Schermo di protezione completamente chiuso x1 set
• Sistema di lubrificazione x1 set
• Sistema refrigerante x1 set
• Lampada da lavoro x1
• Attrezzi (spessore di livellamento) e cassetta degli attrezzi x1 set

ACCESSORI OPCIONALI

• Attacco per rettifica interna (incl. mandrino e inverter)
• Contropunta idraulica
• Morse di trascinamento con bloccaggio a camma
• Supporto pezzo 2 pz
• Supporto a 2 punti
• Supporto regolabile a 3 punti
• Mandrino scroll 3 griffe regolabile
• Mandrino scroll 4 griffe regolabile
• Supporto e albero per equilibratura ruota
• Equilibratrice automatica per ruote
• Ruota di scorta e flangia
• Dispositivo di dressing a rulli
• Sonda di pallettatura
• Misuratore automatico in-process
• Controllo del gap
• Separatore magnetico per refrigerante
• Filtro a carta
• Collettore di nebbia d'olio
