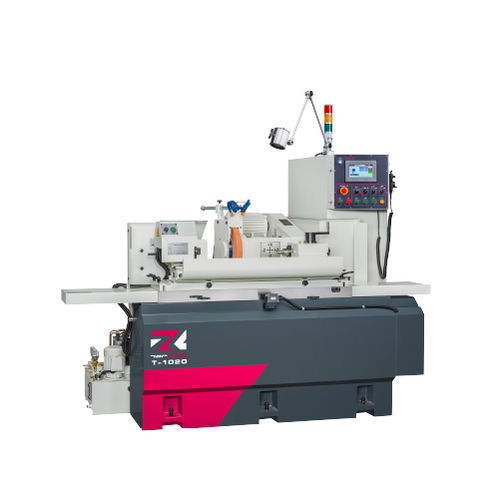

Rettificatrice cilindrica T -1020

per pezzi da lavorareorizzontaleNC

INTRODUZIONE
La T-1020 è una rettificatrice cilindrica CNC entry-level che offre un ampio campo di lavoro: un passaggio massimo sulla tavola di Ø270 mm e una distanza tra i centri di 500 mm. Progettata per alberi multi-step di piccole e medie dimensioni, supporta diametri di rettifica fino a Ø250 mm. Gli assi X e Z sono azionati da servomotori e la macchina è dotata di un'interfaccia grafica intuitiva con programmazione numerica conversazionale per un uso operatore semplificato. Combinata con una struttura rigida e un sistema di lubrificazione idrostatica automatico, la T-1020 garantisce avanzamenti stabili e precisione costante a livello micronico.

| CAPACITÀ
Passaggio sulla tavola: Ø270 mm
Distanza tra i centri: 500 mm
Diametro di rettifica max.: Ø250 mm
Ruota di rettifica: Ø355 x 50 x Ø127 mm

CARATTERISTICHE DELLA MACCHINA
INTERFACCIA GRAFICA AD ALTE PRESTAZIONI

• Interfaccia grafica di dialogo aggiornata che offre un ambiente operativo comodo, semplice e sicuro.
• La programmazione numerica conversazionale può eseguire automaticamente cicli di rettifica, cicli di dressaggio, compensazioni e altri comandi.
• Memorizzazione con un tasto delle coordinate di origine meccanica, rettifica, dressaggio e compensazione.
• Varie metodologie di rettifica e dressaggio selezionabili in base ai requisiti del pezzo.

BASE MACCHINA RIGIDA

• Maggiore rigidità strutturale con meccanismo di sedile scorrevole più spesso e struttura guida 1V1 piana.
• Sistema di lubrificazione progettato secondo il principio della pressione statica per garantire la migliore precisione e stabilità.

SISTEMA DI LUBRIFICAZIONE IDROSTATICA

• Le guide della tavola e della testa ruota sono lubrificate da un avanzato sistema automatico di lubrificazione idrostatica per migliorare la scorrevolezza e la precisione degli avanzamenti.

COSTRUZIONE DELLA TESTA RUOTA

• Mandrino G.W. in acciaio legato SNCM-220 trattato con normalizzazione, tempra e rinvenimento, cementazione e trattamento criogenico, quindi rettificato con precisione e finitura a specchio; durezza superficiale oltre HRC62 per precisione a lungo termine e resistenza all'usura.

TESTA PORTALAVORO E CONTROPUNTA

• Il mandrino di lavoro utilizza cuscinetti di precisione per maggiore stabilità.
• La testa di lavoro è azionata da un servomotore con velocità variabile in continuo.
• Il mandrino fisso aumenta la precisione e la stabilità.
• La contropunta utilizza lubrificazione a bagno d'olio e include un indicatore dell'olio per il monitoraggio.

PORTAUTENSILE DIAMANTE

• Dispositivo di dressaggio fissato alla slitta dell'asse Z per ridurre al minimo gli errori di calibrazione della posizione di dressaggio.
• Disponibili vari dispositivi di dressaggio per soddisfare i requisiti del pezzo.

ACCESSORI
ACCESSORI STANDARD

• Ruota di rettifica e flangia x 1 set
• Punte di lavoro rivestite in carburo (2 pz/set) x 1 set
• Portautensile diamante (tipo montato su slitta) x 1 set
• Sistema elettrico x 1 set
• Sistema di lubrificazione x 1 set
• Sistema refrigerante x 1 set
• Lampada di lavoro x 1 set
• Utensili (pad di livellamento) e cassetta degli attrezzi x 1 set

ACCESSORI OPZIONALI

• Accessorio per rettifica interna (incl. un mandrino e inverter della ruota)
• Contropunta idraulica
• Dog di azionamento a bloccaggio a camme
• Supporti pezzo 2 pz/set
• Riposo reggipunta a 2 punti
• Riposo reggipunta a 3 punti
• Mandrino 3 morsi
• Mandrino 4 morsi
• Ruota di rettifica e flangia di ricambio
• Dispositivo di dressaggio a rullo diamantato (collegamento con la testa di lavoro tramite flangia)
• Supporto e albero per equilibratura ruota
• Equilibratore automatico della ruota
• Sonda di contatto (touch probe)
• Misuratore automatico in processo
• Paratia semichiusa
• Paratia completamente chiusa
• Separatore magnetico del refrigerante
• Filtro a carta
• Collettore di nebbia d'olio

CARATTERISTICHE / SPECIFICHE TECNICHE

• Passaggio sulla tavola: Ø270 mm
• Distanza tra i centri: 500 mm
• Diametro max. di rettifica: Ø250 mm
• Lunghezza max. di rettifica: 500 mm
• Carico max. tra i centri: 60 kg
• Altezza del centro (dalla tavola alla punta): 135 mm
• Dimensione ruota (Ø est. x larghezza x Ø int.): Ø355 x 38~50 x Ø127 mm
• Velocità lineare: 33 m/sec
• Angolo di rotazione tavola: 0° ~ +12°
• Angolo di rotazione testa: -30° ~ +90°
• Conicità del centro (testa / contropunta): MT. No. 3 (opt.: MT. No. 4)
• Velocità mandrino: 10 ~ 300 rpm
• Carico max del mandrino (porta-utensile incluso): 15 kg (Lunghezza max.: 150 mm)
• Spostamento centro contropunta: Manuale
• Corsa contropunta: 25 mm
• Corsa max asse X: 220 mm
• Velocità avanzamento rapido asse X: 6000 mm/Min
• Velocità avanzamento auto. asse X: 0.001 ~ 2000 mm/Min
• Impostazione min. avanzamento asse X: 0.001 mm
• Corsa max asse Z: 760 mm
• Velocità avanzamento rapido asse Z: 6000 mm/Min
• Velocità avanzamento auto. asse Z: 0.001 ~ 2000 mm/Min
• Impostazione min. avanzamento asse Z: 0.001 mm
• Motori di azionamento: Mandrino ruota 3.75 kW; Mandrino testa 0.85 kW (AC servo); Avanzamento testa asse X 1.0 kW (AC servo); Avanzamento tavola asse Z 1.5 kW (AC servo)
• Pompa olio lubrificazione: 0.075 kW
• Pompa olio lubrificazione mandrino ruota: 0.18 kW
• Pompa refrigerante: 0.18 kW
• Serbatoio olio lubrificazione mandrino ruota: 14 L
• Serbatoio olio lubrificazione: 15 L
• Dimensioni macchina (L x P x H): 2770 x 1630 x 2112 mm
• Peso netto: 3000 kg
• Altezza del centro (dal pavimento alla punta): 1057 mm
