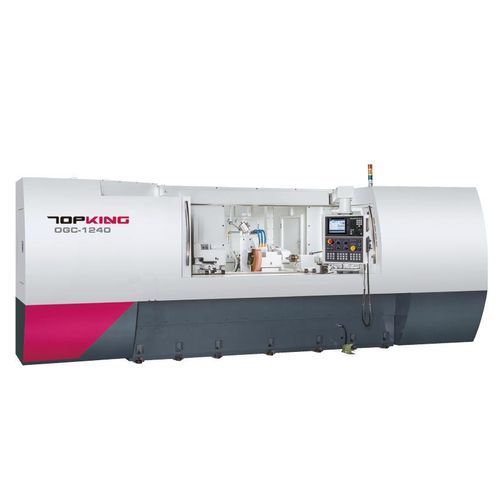

Rettificatrice cilindrica OGC series

per pezzi da lavorareorizzontaleCNC

INTRODUZIONE
La rettificatrice cilindrica CNC TOPKING serie OGC è progettata per la rettifica esterna ad alta precisione di alberi e componenti cilindrici. Gli assi X e Z sono azionati da viti a ricircolo di sfere di precisione e servomotori. La macchina integra un controllo CNC ad alte prestazioni con interfaccia grafica per semplificare programmazione e avviamento in produzione.

CAPACITÀ
Passaggio tavola: Ø320 mm (OGC-1240) / Ø420 mm (OGC-1640)
Distanza tra centri: 1000 mm
Diametro massimo di rettifica: Ø300 mm (OGC-1240) / Ø400 mm (OGC-1640)
Lunghezza massima di rettifica: 1000 mm
Mezzaluna (meule): Ø405 x 50 x Ø127 mm

CARATTERISTICHE DELLA MACCHINA

• INTERFACCIA CNC SEMPLICE - Controllo Mitsubishi integrato con guida grafica per suddividere pezzi complessi in più operazioni di rettifica, semplificando la modifica dei cicli e il dressaggio senza ampia programmazione G/M.
• BASE RIGIDA - Struttura ottimizzata per maggiore stabilità e ripetibilità in produzione.
• LUBRIFICAZIONE IDROSTATICA - Lubrificazione idrostatica automatica delle guide della tavola e del gruppo mola per migliorare scorrevolezza e precisione di avanzamento.
• COSTRUZIONE DEL GRUPPO MOLA - Mandrino G.W. in acciaio legato SNCM-220 con trattamenti termici e criogenici; rettificato e lucidato; durezza superficiale > HRC62 per durata e precisione.
• TESTA PORTAPEZZO E CONTROPUNTA - Cuscinetti di precisione, testa portapezzo azionata da servomotore con variazione continua di velocità; mandrino fisso per precisione; contropunta con lubrificazione a bagno d'olio e indicatore olio.
• PORTAUTENSILE DIAMANTE - Montato sulla contropunta; disponibili diversi dispositivi di dressaggio in base alle esigenze del componente.

CICLO DI RETTIFICA
La documentazione prodotto include illustrazioni grafiche dei cicli di rettifica e del flusso di dressaggio della mola per supportare la pianificazione dei processi.

SPECIFICHE

• Serie: OGC series
• Passaggio tavola: Ø320 mm (OGC-1240) / Ø420 mm (OGC-1640)
• Distanza tra centri: 1000 mm
• Diametro massimo di rettifica: Ø300 mm (OGC-1240) / Ø400 mm (OGC-1640)
• Lunghezza massima di rettifica: 1000 mm
• Carico massimo tra i centri: 100 kg (OGC-1240) / 150 kg (OGC-1640)
• Altezza del centro (dalla tavola alla punta): 160 mm / 210 mm
• Mola: Ø405 x 50 x Ø127 mm
• Velocità lineare mola: 45 m/sec
• Inclinazione tavola: -3° ~ +8°
• Inclinazione testa: -30° ~ +90°
• Velocità mandrino: 10 ~ 300 rpm
• Corsa asse X: 250 mm; avanzamento rapido 6000 mm/min; avanzamento automatico 0.001 ~ 2000 mm/min; impostaz. min 0.001 mm
• Corsa asse Z: 1315 mm; avanzamento rapido 6000 mm/min; avanzamento automatico 0.001 ~ 2000 mm/min; impostaz. min 0.001 mm
• Motore mandrino mola: 3.75 kW (opzione 5.5 kW)
• Motore mandrino pezzo (servo): 1.3 kW
• Motori avanzamento gruppo mola & tavola (servo): 1.5 kW ciascuno
• Pompe lubrificazione e refrigerante: specificate (0.18 / 0.37 kW)
• Capacità serbatoi: lubrificazione mandrino 18 L; serbatoio olio lubrificazione 22 L
• Dimensioni macchina: 4250 x 2470 x 2306 mm
• Peso netto: 4300 kg (OGC-1240) / 4500 kg (OGC-1640)
• Altezza centro (pavimento a punta): 1095 mm / 1145 mm

ACCESSORI
ACCESSORI STANDARD

• Controllo CNC (Marca: Mitsubishi) x 1 set
• Mola e flangia x 1 set
• Punte lavoro con punta in carburo (2 pcs/set) x 1 set
• Portautensile diamante (montato sulla contropunta) x 1 set
• Scala lineare per asse X x 1 set
• Inverter per mola x 1 set
• Sistema elettrico x 1 set
• Paratia completamente chiusa anti-spruzzi x 1 set
• Sistema di lubrificazione x 1 set
• Sistema di raffreddamento x 1 set
• Lampada di lavoro x 1 set
• Utensili (tappetino di livellamento) e cassetta degli attrezzi x 1 set

ACCESSORI OPZIONALI

• Accessorio per rettifica interna (incl. un mandrino e inverter per muela)
• Contropunta idraulica
• Denti di trasmissione bloccati a camme
• Supporto pezzo 2 pcs/set
• Basamento di appoggio 2 punti
• Basamento di appoggio regolabile 3 punti
• Mandrino scroll 3 ganasce regolabile
• Mandrino scroll 4 ganasce regolabile
• Supporto bilanciamento ruota e albero
• Equilibratore automatico ruota
• Mola e flangia di ricambio
• Dispositivo dressaggio a rulli
• Sonda tattile (Touch Probe)
• Calibro automatico in processo
• Controllo gap (Gap Control)
• Separatore magnetico refrigerante
• Filtro carta
• Collettore nebbia d'olio

SPECIFICHE TECNICHE

• Serie: OGC series
• Passaggio tavola: Ø320 mm / Ø420 mm
• Distanza tra centri: 1000 mm
• Diametro massimo di rettifica: Ø300 mm / Ø400 mm
• Lunghezza massima: 1000 mm
• Mola: Ø405 x 50 x Ø127 mm
• Velocità lineare: 45 m/sec
• Corsa X: 250 mm ; Corsa Z: 1315 mm
• Motore mandrino mola: 3.75 kW (opzione 5.5 kW)
• Dimensioni: 4250 x 2470 x 2306 mm
• Peso netto: 4300 kg / 4500 kg
