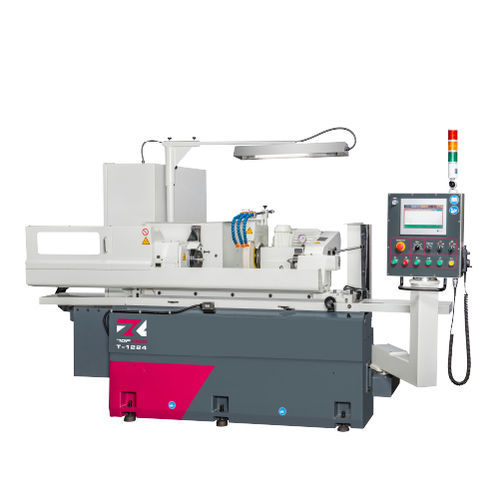

Rettificatrice cilindrica T series

per pezzi da lavorareorizzontaleNC

INTRODUZIONE
La serie T di rettificatrici cilindriche TOPKING è adatta alla rettifica a gradini (pezzi con diametri multipli). Assi X e Z azionati da servomotori NC con viti a ricircolo di sfere per semplificare la programmazione rispetto ai sistemi CNC tradizionali. Sistema di controllo ad alte prestazioni con interfaccia grafica che offre un ambiente operativo intuitivo.

CAPACITÀ

• Passaggio tavola: Ø320 mm (T-1224) / Ø420 mm (T-1624)
• Distanza tra centri: 600 mm
• Diametro massimo di rettifica: Ø300 mm (T-1224) / Ø400 mm (T-1624)
• Dimensione mola: Ø405 x 50 x Ø127 mm

CARATTERISTICHE DELLA MACCHINA
INTERFACCIA GRAFICA AD ALTE PRESTAZIONI

• Interfaccia di dialogo grafica per programmazione e utilizzo semplificati e sicuri.
• Le impostazioni numeriche possono eseguire automaticamente cicli di rettifica, cicli di dressaggio e compensazioni.
• Memoria con un tasto per origine meccanica, coordinate di rettifica, dressaggio e compensazione.
• Metodi di rettifica e dressaggio selezionabili in base alle esigenze del pezzo.

STRUTTURA RIGIDA DELLA MACCHINA
Struttura rinforzata con slitta più spessa e guida 1V-1 piatta; sistema di lubrificazione progettato sul principio della pressione statica per maggiore precisione e stabilità.

SISTEMA DI LUBRIFICAZIONE IDROSTATICA
Lubrificazione idrostatica automatica avanzata per le superfici di scorrimento del tavolo e della testa mola, migliorando lubrificazione, scorrevolezza dell'avanzamento e precisione di alimentazione.

COSTRUZIONE DELLA TESTA MOLA
Il mandrino mola è realizzato in acciaio legato SNCM-220 con trattamenti termici e criogenici, rettifica di precisione e finitura a specchio; durezza superficiale superiore a HRC62 per durata e precisione.

TESTA DI LAVORO E CONTROPUNTA

• Il mandrino di lavoro utilizza cuscinetti di precisione per stabilità.
• La testa di lavoro è azionata da servomotore con variazione di velocità continua.
• Mandrino di lavoro di tipo fisso per migliorare precisione e stabilità.
• Contropunta con lubrificazione a bagno d'olio e indicatore livello per mantenere la precisione.

PORTAUTENSILE DIAMANTE
Portautensile diamantato montato sulla contropunta; disponibili diversi dispositivi di dressaggio secondo i requisiti dei componenti.

SPECIFICHE
Capacità | T-1224 | T-1624
Passaggio tavola | Ø320 mm | Ø420 mm
Distanza tra centri | 600 mm | 600 mm
Diametro max di rettifica | Ø300 mm | Ø400 mm
Lunghezza max di rettifica | 600 mm | 600 mm
Carico max tra i centri | 100 kg | 150 kg
Altezza centro (tavolo a punta) | 160 mm | 210 mm

Mola | Dimensioni (Ø est x Larghezza x Ø int) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Velocità lineare | 33 m/sec | 33 m/sec

Tavolo snodabile | Angolo di rotazione | -2° ~ +10° | -2° ~ +10°

Testa di lavoro | Angolo di snodo | -30° ~ +90° | -30° ~ +90°
Conicità del centro | MT n. 4 | MT n. 4
Velocità mandrino | 10 ~ 300 rpm | 10 ~ 300 rpm
Carico max mandrino (porta utensile incluso) | 35 kg (lung. max:150 mm) | 35 kg (lung. max:150 mm)

Contropunta | Conicità della punta | MT n. 4 | MT n. 4
Movimento del centro | Manuale | Manuale
Corsa contropunta | 25 mm | 25 mm

Asse X | Corsa max | 250 mm | 250 mm
Velocità rapida | 6000 mm/min | 6000 mm/min
Velocità di alimentazione automatica | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Impostazione minima | 0.001 mm | 0.001 mm

Asse Z | Corsa max | 830 mm | 830 mm
Velocità rapida | 6000 mm/min | 6000 mm/min
Velocità di alimentazione automatica | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Impostazione minima | 0.001 mm | 0.001 mm

Motori | Mandrino mola | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Motore mandrino lavoro (servo) | 0.85 kW (servo) | 1.3 kW (servo)
Avanzamento X testa mola (servo) | 1.5 kW | 1.5 kW
Avanzamento tavolo Z (servo) | 1.5 kW | 1.5 kW
Pompa olio lubrificazione | 0.075 kW | 0.075 kW
Pompa olio lubrificazione mandrino mola | 0.18 kW | 0.18 kW
Pompa refrigerante | 0.18 kW | 0.18 kW

Capacità serbatoi | Serbatoio olio lubrificazione mandrino mola | 18 L | 18 L
Serbatoio olio lubrificazione | 15 L | 15 L

Macchina | Dimensioni (L x P x H) | 3490 x 1869 x 2200 mm | 3490 x 1869 x 2200 mm
Peso netto | 2600 kg | 2800 kg
Altezza centro (pavimento a punta) | 1095 mm | 1145 mm

Le specifiche e le dimensioni possono essere modificate senza preavviso.

ACCESSORI STANDARD

• Mola e flangia x 1 set
• Punte con punta al carburo (2 pz/set) x 1 set
• Portautensile diamantato (montato su contropunta) x 1 set
• Sistema elettrico x 1 set
• Sistema di lubrificazione x 1 set
• Sistema di raffreddamento x 1 set
• Lampada di lavoro x 1 set
• Utensili (tappetino di livellamento) e scatola utensili x 1 set

ACCESSORI OPCIONALI

• Accessorio per rettifica interna (incl. una mandrino e inverter G.W.)
• Contropunta idraulica
• Dispositivo di innesto a camme
• Supporti di lavoro 2 pz/set
• Supporto 2 punti
• Supporto 3 punti
• Mandrino 3 ganasce
• Mandrino 4 ganasce
• Mola di ricambio e flangia
• Dispositivo di dressaggio a rullo diamantato (collegamento tramite flangia)
• Banco di equilibratura e albero
• Bilanciatore automatico della mola
• Sonda di contatto
• Misuratore in processo automatico
• Paratia semi-chiusa
• Paratia completamente chiusa
• Separatore magnetico per refrigerante
• Filtro a nastro
• Collettore di nebbia d'olio

VIDEO
Video dimostrativo disponibile che copre la configurazione con un tasto, operazioni multi-step e misurazioni con sonda (titolo include la serie T).

CARATTERISTICHE / PUNTI TECNICI

• Rettificatrice cilindrica NC a 2 assi per pezzi a più diametri (serie T).
• Interfaccia grafica di dialogo e programmazione numerica con esecuzione automatica dei cicli di rettifica e dressaggio.
• Assi X/Z con vite a sfere e servomotori, incremento minimo 0,001 mm.
• Mola Ø405 x 50 x Ø127 mm, velocità lineare 33 m/sec.
• Corsa X 250 mm, corsa Z 830 mm; avanzamento rapido 6000 mm/min.
• Motore principale 3,75 kW (opz. 5,5 kW); servomotore testa variabile per modello.
• Sistema di lubrificazione idrostatica e progetto a rigidità rinforzata per migliore precisione e stabilità.
• Opzioni di dressaggio, misura e bloccaggio multiple, adatte alla produzione industriale o alla lavorazione di pezzi ad alta precisione.
