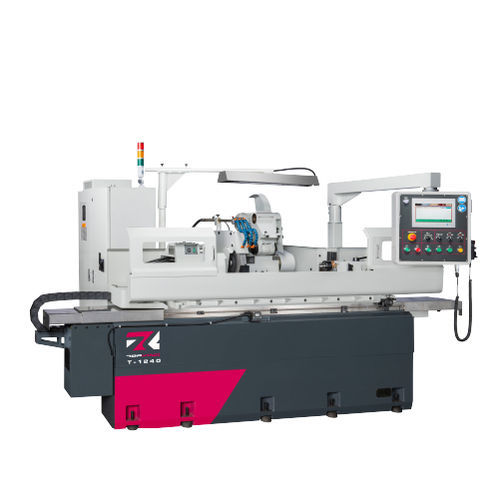

Rettificatrice cilindrica T series

per pezzo singoloorizzontaleNC

INTRODUZIONE
La rettificatrice cilindrica TOPKING — serie T è adatta alla rettifica a passo. Gli assi X e Z sono azionati da servomotori NC con viti a ricircolo di sfere. Elimina la complessa modifica dei programmi dei tradizionali sistemi CNC. La serie T è dotata di un sistema di controllo ad alte prestazioni con interfaccia grafica (GUI), fornendo un ambiente operativo comodo per l'operatore.

CAPACITÀ
Passaggio su tavola: Ø320 / Ø420 mm
Distanza tra i centri: 1000 mm
Diametro massimo di rettifica: Ø300 / Ø400 mm
Ruota di rettifica: Ø405 x 50 x Ø127 mm

CARATTERISTICHE DELLA MACCHINA
INTERFACCIA GRAFICA AD ALTE PRESTAZIONI
L'interfaccia di dialogo grafico TOPKING offre un ambiente operativo semplice, sicuro e pratico. Le impostazioni di programmazione numerica possono eseguire automaticamente cicli di rettifica, cicli di dressatura, correzioni e altri comandi. È possibile memorizzare le coordinate dell'origine meccanica, della rettifica, della dressatura e della compensazione con un solo tasto. Possono essere selezionati diversi metodi di rettifica e dressatura in base ai requisiti del pezzo.

STRUTTURA RIGIDA DELLA MACCHINA
La struttura della macchina aumenta notevolmente la rigidità strutturale utilizzando una guida scorrevole più spessa e robusta, una slitta 1V 1 struttura piatta e un sistema di lubrificazione progettato secondo il principio della pressione statica per garantire alta precisione e stabilità durante la rettifica.

SISTEMA DI LUBRIFICAZIONE IDROSTATICA
Le guide della tavola e della testa ruota sono lubrificate da un avanzato sistema automatico di lubrificazione idrostatica. Ciò migliora le prestazioni di lubrificazione, la scorrevolezza della rettifica e la precisione della velocità di avanzamento e della lavorazione.

COSTRUZIONE DELLA TESTA RUOTA
Il mandrino della ruota (G.W.) è realizzato in acciaio legato di alta qualità SNCM-220 con normalizzazione, tempra, rinvenimento, cementazione e trattamento criogenico seguito da rettifica di precisione e finitura a specchio per raggiungere una durezza superficiale superiore a HRC62°, garantendo precisione a lungo termine e resistenza all'usura.

TESTA DI LAVORO E CONTROPUNTA
Il mandrino di lavoro utilizza cuscinetti di grado di precisione per stabilità. La testa di lavoro è azionata da un servomotore che consente una velocità variabile continua. La testa presenta un mandrino di lavoro di tipo fisso per una maggiore precisione. La contropunta utilizza un sistema di lubrificazione a bagno d'olio con indicatore del livello per il monitoraggio.

PORTAUTENSILE DIAMANTE
(montato sulla contropunta) Sono disponibili vari dispositivi di dressatura adattabili ai requisiti dei componenti.

SPECIFICHE
Capacità | T-1240 | T-1640
Passaggio su tavola | Ø320 mm | Ø420 mm
Distanza tra i centri | 1000 mm | 1000 mm
Diametro max di rettifica | Ø300 mm | Ø400 mm
Lunghezza max di rettifica | 1000 mm | 1000 mm
Carico max tra i centri | 160 kg | 150 kg
Altezza del centro (da tavola a punta centro) | 160 mm | 210 mm

Ruota di rettifica (Ø est. x larghezza x Ø int.) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Velocità lineare | 33 m/sec | 33 m/sec

Tavola (angolo di rotazione) | -3° ~ +8° | -3° ~ +8°

Testa (angolo di rotazione) | -30° ~ +90° | -30° ~ +90°
Conicità del centro | MT. No. 4 | MT. No. 4
Velocità mandrino | 10 ~ 300 rpm | 10 ~ 300 rpm
Carico max del mandrino (porta utensile incluso) | 35 kg (lunghezza max:150 mm) | 35 kg (lunghezza max:150 mm)

Contropunta (conicità del centro) | MT. No. 4 | MT. No. 4
Corsa della contropunta | 25 mm | 25 mm

Corsa asse X (corsa max) | 250 mm | 250 mm
Velocità avanzamento rapido | 6000 mm/Min | 6000 mm/Min
Velocità di alimentazione automatica | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Impostazione minima di alimentazione | 0.001 mm | 0.001 mm

Corsa asse Z (corsa max) | 1315 mm | 1315 mm
Velocità avanzamento rapido | 6000 mm/Min | 6000 mm/Min
Velocità di alimentazione automatica | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Impostazione minima di alimentazione | 0.001 mm | 0.001 mm

Motori di azionamento (mandrino ruota) | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Motore mandrino testa (servomotore) | 1.3 kW (servomotore AC) | 1.3 kW (servomotore AC)
Avanzamento testa ruota asse X (servomotore) | 1.5 kW (servomotore AC) | 1.5 kW (servomotore AC)
Avanzamento tavola asse Z (servomotore) | 1.5 kW (servomotore AC) | 1.5 kW (servomotore AC)
Pompa olio lubrificazione | 0.37 kW | 0.37 kW
Pompa olio lubrificazione mandrino ruota | 0.18 kW | 0.18 kW
Pompa refrigerante | 0.18 kW | 0.18 kW

Capacità serbatoi (serbatoio olio lubrificazione mandrino ruota) | 18 L | 18 L
Serbatoio olio lubrificazione | 22 L | 22 L

Dimensioni macchina (L x P x H) | 3995 x 2440 x 2200 mm | 3995 x 2440 x 2200 mm
Peso netto | 3200 kg | 3400 kg
Altezza del centro (da pavimento a punta centro) | 1095 mm | 1145 mm

ACCESSORI STANDARD

• Ruota di rettifica e flangia x 1 set
• Portautensile diamante (montato sulla contropunta) x 1 set
• Sistema elettrico x 1 set
• Sistema di lubrificazione x 1 set
• Sistema refrigerante x 1 set
• Lampada da lavoro x 1 set
• Utensili (tasselli di livellamento) e cassetta degli attrezzi x 1 set

ACCESSORI OPZIONALI

• Accessorio per rettifica interna (incl. un mandrino e inverter G.W.)
• Contropunta idraulica
• Dog di trascinamento con bloccaggio a camma
• Supporti di lavoro 2 pcs/set
• Steady rest 2 punti
• Steady rest 3 punti
• Mandrino 3 ganasce
• Mandrino 4 ganasce
• Ruota di rettifica di scorta e flangia
• Dispositivo di dressatura con rullo diamantato (collegamento con la testa tramite flangia)
• Supporto bilanciamento ruota e albero
• Equilibratore automatico della ruota
• Sonda di contatto
• Misuratore automatico in processo
• Paraschizzi semi
• Paraschizzi completamente chiuso
• Separatore magnetico refrigerante
• Filtro carta
• Raccoglitore di nebbia d'olio

VIDEO
Video del prodotto disponibile.

Caratteristiche / Specifiche tecniche

• Passaggio su tavola: Ø320 mm (T-1240) / Ø420 mm (T-1640)
• Distanza tra i centri: 1000 mm
• Diametro max di rettifica: Ø300 mm (T-1240) / Ø400 mm (T-1640)
• Dimensione ruota: Ø405 x 50 x Ø127 mm
• Corsa asse X: 250 mm
• Corsa asse Z: 1315 mm
• Motore mandrino ruota: 3.75 kW (opzione 5.5 kW)
• Motore mandrino testa: 1.3 kW (servo AC)
• Velocità avanzamento rapido: 6000 mm/Min (X & Z)
• Dimensioni macchina (L x P x H): 3995 x 2440 x 2200 mm
• Peso netto: 3200 kg (T-1240) / 3400 kg (T-1640)
