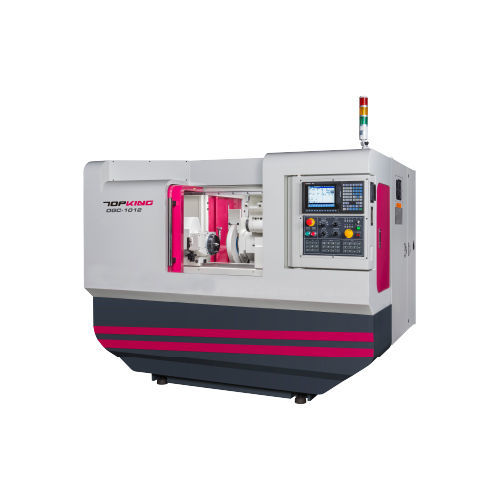

Rettificatrice cilindrica OGC-1012

per pezzi da lavorareorizzontaleCNC

Introduzione
La OGC-1012 è una rettificatrice cilindrica CNC progettata per la rettifica esterna di alberi e componenti cilindrici con requisiti di precisione. Assi X e Z azionati da viti a ricircolo di sfere di precisione e servomotori. Sistema di controllo CNC integrato con interfaccia grafica (GUI) per facilitare la programmazione dei cicli e il dressaggio della mola.

| CAPACITÀ

• Passaggio sopra tavola: Ø270 mm
• Distanza tra centri: 300 mm
• Diametro max. rettificabile: Ø250 mm
• Lunghezza max. rettificabile: 300 mm
• Dimensione mola: Ø355 x 38~50 x Ø127 mm

CARATTERISTICHE DELLA MACCHINA

• SISTEMA OPERATIVO USER-FRIENDLY: Controllo CNC integrato con GUI per l'editing grafico dei processi di rettifica e dressaggio senza programmi G/M complessi.
• STRUTTURA RIGIDA: Struttura pesante progettata per migliorare la rigidità e la stabilità durante la rettifica.
• SISTEMA DI LUBRIFICAZIONE IDROSTATICA: Lubrificazione automatica idrostatica sulle guide del tavolo e del porta-mola per avanzamenti fluidi e precisione costante.
• COSTRUZIONE DEL TESTA MOLA: Albero mola in acciaio legato SNCM-220 con trattamenti termici e rettifiche di precisione; durezza superficiale superiore a HRC62 per stabilità dimensionale e resistenza all'usura.
• MANDRINO E CONTROPUNTA: Cuscinetti di precisione e testa di lavoro azionata da servomotore con velocità stepless; mandrino fisso per maggiore precisione; contropunta con lubrificazione a bagno d'olio e controllo livello.
• PORTA UTENSILE DIAMANTE (tipo scorrevole): Dispositivo di dressaggio montato sul carrello Z per ridurre gli errori dovuti a dressaggi ripetuti; disponibili varie opzioni di dressaggio.

CICLO DI RETTIFICA
Il controllore fornisce diagrammi di ciclo di rettifica e dressaggio della mola per guida del processo e ripetibilità.

SPECIFICHE
Capacità:
Passaggio sopra tavola: Ø270 mm
Distanza tra centri: 300 mm
Diametro max. rettificabile: Ø250 mm
Lunghezza max. rettificabile: 300 mm
Carico max. tra i centri: 60 kg
Altezza centro (da tavola a punta): 135 mm

Mola:
Dimensioni (Ø est. x Larghezza x Ø int.): Ø355 x 38~50 x Ø127 mm
Velocità lineare: 45 m/sec

Tavolo rotante:
Angolo di inclinazione: 0° ~ 12°

Testa mandrino:
Angolo di inclinazione: -30° ~ +90°
Conicità centro: MT No. 3 (opt.: MT No. 4)
Velocità mandrino: 10 ~ 300 rpm
Carico max. del mandrino (portautensile incluso): 15 kg (Lung. max.: 150 mm)

Contropunta:
Conicità centro: MT No. 3 (opt.: MT No. 4)
Movimento centro: Manuale
Corsa contropunta: 25 mm

Corsa asse X:
Corsa max.: 220 mm
Velocità rapida: 6000 mm/min
Velocità di avanzamento automatica: 0,001 ~ 2000 mm/min
Impostazione minima avanzamento: 0,001 mm

Corsa asse Z:
Corsa max.: 560 mm
Velocità rapida: 6000 mm/min
Velocità di avanzamento automatica: 0,001 ~ 2000 mm/min
Impostazione minima avanzamento: 0,001 mm

Motori di azionamento:
Albero mola: 3,75 kW (opz. 5,5 kW)
Motore mandrino lavoro (servo): 0,85 kW
Avanzamento testa-mola asse X (servo): 1,0 kW
Avanzamento tavolo asse Z (servo): 1,5 kW
Pompa olio lubr. albero: 0,18 kW
Pompa olio lubr.: 0,075 kW
Pompa refrigerante: 0,18 kW

Capacità serbatoi:
Serbatoio lubrificazione albero: 14 L
Serbatoio lubrificazione: 15 L

Macchina:
Dimensioni: 2200 x 1860 x 2140 mm
Peso netto: 2600 kg
Altezza centro (dal pavimento alla punta): 1057 mm

ACCESSORI
ACCESSORI STANDARD

• Controllore CNC (Brand: Mitsubishi) x 1 set
• Mola e flangia x 1 set
• Punte in metallo duro (2 pcs/set) x 1 set
• Portautensile diamante (tipo scorrevole) x 1 set
• Scala lineare asse X x 1 set
• Inverter mola x 1 set
• Sistema elettrico x 1 set
• Protezione completamente chiusa x 1 set
• Sistema di lubrificazione x 1 set
• Sistema refrigerante x 1 set
• Lampada di lavoro x 1 set
• Attrezzi (tappetini di livellamento) e cassetta degli attrezzi x 1 set

ACCESSORI OPTIONAL

• Accessorio di rettifica interna (incl. una mandrino e inverter mola)
• Contropunta idraulica
• Gambe di trascinamento con bloccaggio a camma
• Supporto pezzo 2 pcs/set
• Supporto a 2 punti
• Supporto a 3 punti regolabile
• Mandrino scroll a 3 ganasce regolabile
• Mandrino scroll a 4 ganasce regolabile
• Banco di equilibratura e albero
• Equilibratrice automatica della mola
• Mola e flangia di ricambio
• Dispositivo di dressaggio a rullo
• Sonda di contatto
• Jauge automatica in processo
• Controllo gioco
• Separatore magnetico per refrigerante
• Filtro a nastro
• Collettore di nebbia d'olio

Caratteristiche / specifiche tecniche

• Modello: OGC-1012
• Passaggio sopra tavola: Ø270 mm
• Distanza tra centri / Lunghezza max.: 300 mm
• Diametro max. rettificabile: Ø250 mm
• Dimensione mola: Ø355 x 38~50 x Ø127 mm
• Carico max. tra i centri: 60 kg
• Corsa asse X: 220 mm / Corsa asse Z: 560 mm
• Potenza albero mola: 3,75 kW (opz. 5,5 kW)
• Dimensioni macchina (L x W x H): 2200 x 1860 x 2140 mm
• Peso netto: 2600 kg
