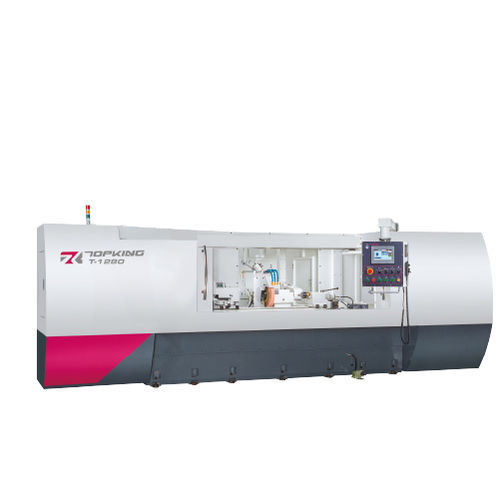

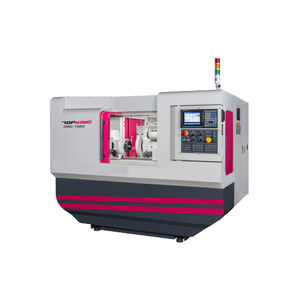

Rettificatrice cilindrica T series

per pezzi da lavorareorizzontaleNC

INTRODUZIONE
Progettate per alberi lunghi e componenti pesanti fino a 2000 mm tra centri, le T-1280 e T-1680 sono rettificatrici cilindriche tra centri che privilegiano supporto e stabilità. Passaggio su tavola Ø320 mm (T-1280) o Ø420 mm (T-1680). Carico massimo tra centri: 100 kg (T-1280) e 150 kg (T-1680). L'interfaccia touchscreen grafica intuitiva consente di impostare cicli di rettifica e dressatura senza programmazione G-code. La rigidità del bancale rinforzata e un sistema di lubrificazione idrostatica integrato attenuano le vibrazioni durante le lavorazioni sull'asse lungo, permettendo precisioni a livello micronico su grandi distanze.

CAPACITÀ
Passaggio su tavola: Ø320 / Ø420 mm
Distanza tra centri: 2000 mm
Diametro massimo di rettifica: Ø300 / Ø400 mm
Dimensione mola: Ø405 x 50 x Ø127 mm

CARATTERISTICHE DELLA MACCHINA

• Interfaccia grafica: GUI touchscreen per programmazione numerica, esecuzione automatica di cicli di rettifica e dressatura, memorizzazione coordinate e molteplici metodi operativi.
• Base rigida: Progetto strutturale più massiccio con meccanismo di sedile scorrevole rinforzato e guida 1V+1 piatta per maggiore rigidità e stabilità.
• Lubrificazione idrostatica: Sistema automatico di lubrificazione idrostatica su guide tavola e testa mola per migliorare scorrevolezza e precisione.
• Costruzione testa mola: Mandrino G.W. in acciaio legato SNCM-220 con trattamenti termici e rettifica di precisione; durezza superficiale oltre HRC62°.
• Testa e contropunta: Cuscinetti di precisione, testa motorizzata servo a velocità variabile continua, mandrino di tipo fisso e contropunta con lubrificazione a bagno d'olio e indicatore.
• Portautensile diamantato: Portautensile diamantato montato sulla contropunta; dispositivi di dressatura vari disponibili in base alla componente.
• Marca: Funzionalità di controllo e ingegneria TOPKING integrate.

SPECIFICHE
Capacità | T-1280 | T-1680
Passaggio su tavola | Ø320 mm | Ø420 mm
Distanza tra centri | 2000 mm | 2000 mm
Diametro massimo di rettifica | Ø300 mm | Ø400 mm
Lunghezza massima di rettifica | 2000 mm | 2000 mm
Carico max tra centri | 100 kg | 150 kg
Altezza del centro (tavola -> punta) | 160 mm | 210 mm

Mola — Dimensione (O.D. x larghezza x I.D.) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Velocità lineare | 33 m/sec | 33 m/sec

Tavola — Angolo di inclinazione | -1° ~ +7° | -1° ~ +7°

Testa — Angolo di inclinazione | -30° ~ +90° | -30° ~ +90°
Conicità centro | MT. No. 4 | MT. No. 4
Velocità mandrino | 10 ~ 300 rpm | 10 ~ 300 rpm
Carico max mandrino (incl. portautensile) | 35 kg (lung. max: 150 mm) | 35 kg (lung. max: 150 mm)

Contropunta — Conicità | MT. No. 4 | MT. No. 4
Spostamento centro | Manuale | Manuale
Corsa contropunta | 25 mm | 25 mm

Corsa asse X — Corsa max. | 250 mm | 250 mm
Velocità avanzamento rapido | 6000 mm/min | 6000 mm/min
Velocità avanzamento autom. | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Impostazione minima avanzamento | 0.001 mm | 0.001 mm

Corsa asse Z — Corsa max. | 2540 mm | 2540 mm
Velocità avanzamento rapido | 6000 mm/min | 6000 mm/min
Velocità avanzamento autom. | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Impostazione minima avanzamento | 0.001 mm | 0.001 mm

Motori — Mandrino mola | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Motore mandrino testa (servo) | 1.8 kW (AC servo) | 1.8 kW (AC servo)
Motore X asse testa mola | 1.5 kW (AC servo) | 1.5 kW (AC servo)
Motore Z asse tavola | 3.5 kW (AC servo) | 3.5 kW (AC servo)
Pompa olio lubrificazione | 0.37 kW | 0.37 kW
Pompa olio mandrino | 0.18 kW | 0.18 kW
Pompa refrigerante | 0.18 kW | 0.18 kW

Capacità serbatoi — Serbatoio olio mandrino | 18 L | 18 L
Serbatoio olio lubrificazione | 22 L | 22 L

Macchina — Dimensioni (L x W x H) | 7285 x 2923 x 2082 mm | 7285 x 2923 x 2082 mm
Peso netto | 6000 kg | 6200 kg
Altezza del centro (pavimento -> punta) | 1095 mm | 1145 mm
* Le specifiche e le dimensioni possono essere soggette a modifica senza preavviso.

ACCESSORI
ACCESSORI STANDARD

• Mola e flangia x 1 set
• Punte di lavoro con inserti in carburo (2 pcs/set) x 1 set
• Portautensile in diamante (montato su contropunta) x 1 set
• Sistema elettrico x 1 set
• Sistema di lubrificazione x 1 set
• Sistema refrigerante x 1 set
• Lampada di lavoro x 1 set
• Utensili (pad di livellamento) e cassetta degli attrezzi x 1 set

ACCESSORI OPZIONALI

• Attacco per rettifica interna (incl. un mandrino e inverter G.W.)
• Contropunta idraulica
• Cane di azionamento a bloccaggio a camma
• Supporti pezzo 2 pcs/set
• Reggipunta 2 punti
• Reggipunta 3 punti
• Mandrino 3 ganasce
• Mandrino 4 ganasce
• Mola di ricambio e flangia
• Dispositivo di dressatura a rullo diamantato (connessione a flangia con testa di lavoro)
• Supporto per bilanciamento mola e albero
• Bilanciatore automatico della mola
• Sonda di contatto
• Contatore in-process automatico
• Paraschizzi semi
• Paraschizzi completamente chiuso
• Separatore magnetico refrigerante
• Filtro carta
• Raccoglitore di nebbia d'olio

VIDEO
Il prodotto include un video dimostrativo/overview.

CARATTERISTICHE TECNICHE

• Serie: T series
• Modelli: T-1280, T-1680
• Passaggio su tavola: Ø320 mm (T-1280) / Ø420 mm (T-1680)
• Distanza tra centri: 2000 mm
• Diametro max di rettifica: Ø300 mm (T-1280) / Ø400 mm (T-1680)
• Lunghezza max di rettifica: 2000 mm
• Carico max tra centri: 100 kg (T-1280) / 150 kg (T-1680)
• Dimensione mola: Ø405 x 50 x Ø127 mm
• Velocità lineare mola: 33 m/sec
• Velocità mandrino: 10 ~ 300 rpm
• Motori e specifiche principali come da scheda tecnica
