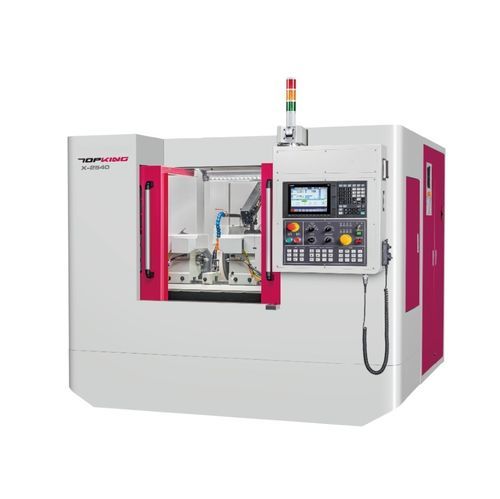

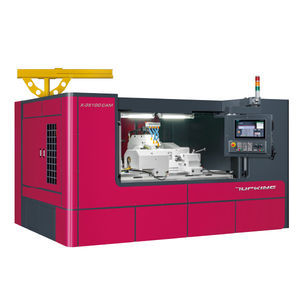

Rettificatrice cilindrica X-2540

per pezzi da lavorareper pezzi di grandi dimensioniper pezzi piccoli

INTRODUZIONE
La serie X di rettificatrici cilindriche CNC integra un design avanzato e funzionalità innovative, offrendo soluzioni di lavorazione efficienti, precise e flessibili. Questa rettificatrice può soddisfare varie esigenze di lavorazione e garantire risultati di alta qualità per componenti di piccole o grandi dimensioni.

Gli assi X e Z della rettificatrice cilindrica CNC serie X adottano una progettazione a slitta incrociata, riducendo efficacemente l'ingombro e le corse assiali, risparmiando spazio in produzione. La struttura macchina ad alta rigidità e il mandrino e contropunta robusti aumentano significativamente la capacità di carico dei componenti.

La struttura ad alta rigidità assicura stabilità durante la rettifica, garantendo risultati di lavorazione di alta qualità. Il sistema operativo è dotato di un controllo CNC ad alte prestazioni con interfaccia grafica integrata (GUI), facilitando l'impostazione e permettendo agli utenti di operare con semplicità. Le applicazioni di rettifica sono estese, offrendo ai clienti le soluzioni di lavorazione più adatte.

| CAPACITÀ
Swivel Over Table: Ø270 mm
Distanza fra i centri: 400 mm
Diametro max di rettifica: Ø250 mm
Lunghezza max di rettifica: 400 mm

CARATTERISTICHE DELLA MACCHINA

• SISTEMA DI OPERAZIONE FACILE: Controllo CNC avanzato integrato con GUI. Consente di suddividere componenti complessi in più processi di rettifica tramite guida grafica; semplifica la modifica dei processi di rettifica e dressatura senza programmazione complessa in codici G/M.
• BASE MACCHINA RIGIDA: Base macchina in ghisa Meehanite ad alta rigidità con trattamento di ricottura e stagionatura. Le guide sono trattate mediante indurimento ad alta frequenza e rettifica di precisione per evitare deformazioni e assicurare eccellente resistenza all'usura.
• TAVOLO DI LAVORO: Fissato permanentemente alla macchina. Il design a slitta incrociata riduce le corse, migliorando la velocità di lavoro e la stabilità della precisione.
• DISEGNO A SLITTA INCROCIATA: Gli assi X e Z sono progettati come slitta incrociata per ridurre lo spazio della macchina; entrambi gli assi sono coperti da coperture telescopiche chiuse per proteggere la trasmissione e prevenire la contaminazione da trucioli di rettifica e refrigerante.
• PROGETTAZIONE DELL'AVANZAMENTO FLESSIBILE: Guide lineari precise e vite a ricircolo di sfere per il movimento a due assi; guide resistenti all'usura e viti a ricircolo con poco gioco forniscono avanzamento rapido e flessibile e alta qualità di lavorazione per componenti piccoli.
• COSTRUZIONE DELLA TESTA RUOTA: Il mandrino G.W. utilizza cuscinetti di precisione; il mandrino è realizzato in acciaio legato di alta qualità (SNCM-220) con trattamenti termici multipli e rettifica/superficiale a specchio per ottenere una durezza superiore a HRC62°, garantendo lunga durata e alta precisione.
• TESTA DI LAVORO E CONTROPUNTA: Testa azionata da motore servo con velocità variabile stepless. Contropunta idraulica opzionale. Design a pressione d'aria piatta per facile movimento e ridotta attrito. Sistema di raffreddamento centrale previene il surriscaldamento del foro di centro e la deformazione.
• PORTA UTENSILE IN DIAMANTE: Tipo montato su contropunta standard; dispositivo di dressatura standard montato sulla contropunta. Dispositivo di dressatura a rullo diamantato opzionale (montato su tavolo o contropunta).

CICLO DI RETTIFICA
Include flussi di lavoro standard del ciclo di rettifica ed esempi di ciclo di dressatura per il dressaggio della mola e le operazioni in processo.

ACCESSORI STANDARD

• Controllo CNC (Brand: Mitsubishi) x 1 set
• Mola e flangia x 1 set
• Punte di lavoro in metallo duro (2 pcs/set) x 1
• Porta utensile in diamante (tipo montato su contropunta) x 1 set
• Scala lineare per asse X x 1 set
• Inverter per mola x 1 set
• Sistema elettrico x 1 set
• Paraschizzi completamente chiuso x 1 set
• Sistema di lubrificazione x 1 set
• Sistema refrigerante x 1 set
• Lampada da lavoro x 1 set
• Utensili (piastra di livellamento) e cassetta degli attrezzi x 1 set

ACCESSORI OPZIONALI

• Contropunta idraulica
• Griffe d'azionamento a bloccaggio a camma
• Supporto pezzo 2 pcs/set
• Rest di appoggio a 2 punti
• Rest di appoggio regolabile a 3 punti
• Mandrino scroll regolabile a 3 ganasce
• Mandrino scroll regolabile a 4 ganasce
• Supporto e albero per equilibratura della mola
• Equilibratore automatico della mola
• Mola di ricambio e flangia
• Dispositivo di dressatura a rullo diamantato (montato su tavolo)
• Dispositivo di dressatura a rullo diamantato (montato su contropunta)
• Sonda di contatto (Touch Probe Gauge)
• Sensore automatico in processo (Auto. In-Process Gauge)
• Controllo del gap (Gap Control)
• Scala lineare per asse Z
• Separatore magnetico per refrigerante
• Filtro carta
• Collettore di nebbia d'olio

VIDEO
Video prodotto incorporato disponibile nella pagina prodotto.

Caratteristiche / Specifiche tecniche

• Swivel Over Table: Ø270 mm
• Distance Between Centers: 400 mm
• Max. Grinding Diameter: Ø250 mm
• Max. Grinding Length: 400 mm
• Max. Load Held Between Centers: 15 kg
• Center Height (from table to center tip): 135 mm
• Grinding Wheel Size (O.D. x Width x I.D.): Ø510 x 50 x Ø127 mm
• Grinding Wheel Linear Velocity: 45 m/sec
• Worktable Swiveling Angle: -1° ~ +8°
• Workhead Swiveling Angle: -30° ~ +90°
• Workhead Center Tapper: MT. No. 3
• Workhead Spindle Speed: 10 ~ 300 rpm
• Max. Load of Spindle (tool holder included): 15 kg (Max. Length: 100 mm)
• Tailstock Center Tapper: MT. No. 3
• Tailstock Center Moving: Manual type
• Tailstock Stroke: 25 mm
• X-axis Max. Travel: 300 mm
• X-axis Rapid Feedrate Speed: 10000 mm/Min
• X-axis Auto. Feeding Speed: 0.001 ~ 2000 mm/Min
• X-axis Min. Feeding Setting: 0.001 mm
• Z-axis Max. Travel: 580 mm
• Z-axis Rapid Feedrate Speed: 10000 mm/Min
• Z-axis Auto. Feeding Speed: 0.001 ~ 2000 mm/Min
• Z-axis Min. Feeding Setting: 0.001 mm
• Drive Motors: Grinding Wheel Spindle 5.5 kW; Workhead Spindle Motor (servo) 1.0 kW; Wheelhead Feed X-axis (servo) 1.5 kW; Table Feed Z-axis (servo) 1.5 kW
• Hydraulic Oil Pump (for opt. acc.): 0.75 kW
• Coolant Pump: 0.18 kW
• Lubrication Oil Tank (for opt. acc.): 18 L
• Coolant Tank: 110 L
• Machine Dimension: 2300 x 2210 x 1960 mm
• Net Weight: 4300 kg
• Center Height (from floor to center tip): 1110 mm
