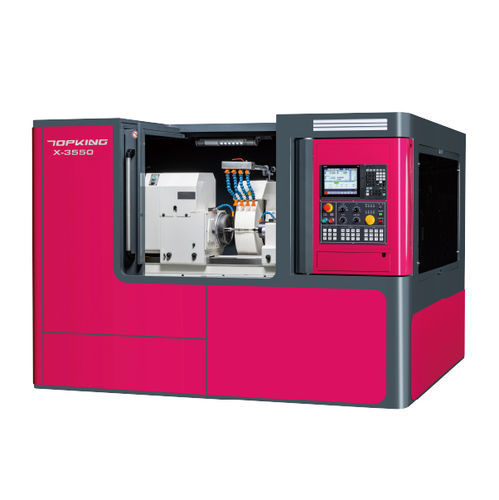

Rettificatrice cilindrica X-3550

per pezzi da lavorareorizzontaleCNC

INTRODUZIONE
L'X-3550 è una rettificatrice cilindrica CNC della serie X, progettata per la rettifica esterna precisa ed efficiente di componenti di piccole e grandi dimensioni. Combina un layout cross-slide compatto, una base macchina ad alta rigidità e mandrino e contropunta robusti per aumentare la capacità di carico e la stabilità nelle applicazioni industriali gravose.

CAPACITÀ
Swing Over Table: Ø370 mm
Distanza tra centri: 500 mm
Diametro max. di rettifica: Ø350 mm
Lunghezza max. di rettifica: 500 mm
Carico max. tra centri: 200 kg

CARATTERISTICHE DELLA MACCHINA
SISTEMA OPERATIVO INTUITIVO
Controllo CNC integrato ad alte prestazioni con interfaccia grafica (GUI) per la configurazione grafica dei processi, modifica semplificata delle sequenze di rettifica e dressing e riduzione della programmazione manuale in G/M code.

BASE MACCHINA RIGIDA

• Base in ghisa Meehanite trattata con ricottura e aging per elevata rigidità e stabilità termica.
• Guide sottoposte a tempra ad alta frequenza e rettificate con precisione per eccellente resistenza all'usura e accuratezza.
• Robusto meccanismo di scorrimento con struttura 1 V 1 piatta per garantire precisione e assenza di deformazioni.

TAVOLO DI LAVORO / PROGETTAZIONE CROSS-SLIDER
Il tavolo di lavoro avvitato e il design cross-slider X/Z riducono le corse per risparmiare spazio a pavimento e migliorare la reattività. Coperture telescopiche chiuse proteggono la trasmissione da trucioli e refrigerante.

GUIDA AD ALTA RIGIDITÀ
Struttura a rotaia dura ad alta rigidità abbinata a viti a ricircolo di sfere di grande diametro per mantenere precisione sotto carichi elevati e ridurre le vibrazioni.

COSTRUZIONE DELLA TESTA PORTA-MOLA

• Cuscinetti di precisione nel mandrino mola per lunga durata e facilità di manutenzione.
• Materiale mandrino SNCM-220 con trattamenti termici e rettifica di precisione; durezza superficiale superiore a HRC62 per resistenza all'usura.

TURRINO E CONTROPUNTA

• Progettazione robusta di turrino e contropunta per aumentare la capacità di carico complessiva.
• Turrino azionato da servomotore con variazione di velocità stepless; contropunta idraulica opzionale.
• Design a pressione d'aria piatta su turrino e contropunta per ridurre l'attrito e facilitare il movimento.
• Sistema di raffreddamento centrale per evitare surriscaldamento e deformazione delle superfici di contatto del centro.

PORTAUTENSILE DIAMANTE (MONTATO SUL TAVOLO)
Standard sulla serie X-35: dispositivo di dressing diamantato fissato al tavolo inclinabile per evitare errori di ricalibrazione dopo la regolazione dell'angolo. Diversi tipi di portautensili diamantati selezionabili in base alle esigenze del pezzo.

CICLO DI RETTIFICA
Sono disponibili cicli illustrati di rettifica e dressing come riferimento di processo e guida operatore.

SPECIFICHE

• Swing Over Table: Ø370 mm
• Distanza tra centri: 500 mm
• Diametro max. di rettifica: Ø350 mm
• Lunghezza max. di rettifica: 500 mm
• Altezza centro (tavolo a punta centro): 185 mm
• Dimensione mola: Ø610 x 50 x Ø254 mm; Velocità lineare: 45 m/sec
• Velocità mandrino testa portapezzo: 10 ~ 300 rpm; Carico max. mandrino (incl. porta-utensile): 35 kg (Lung. max.: 150 mm)
• Contropunta: MT No.5, movimento centro manuale, corsa 50 mm
• Corsa asse X: 300 mm; Rapid Feed: 10000 mm/min; Avanzamento auto: 0.001 ~ 2000 mm/min
• Corsa asse Z: 750 mm; Rapid Feed: 10000 mm/min; Avanzamento auto: 0.001 ~ 2000 mm/min
• Motori: Mandrino mola 11 kW; Mandrino testa 2.9 kW (servo AC); Motori avanzamento X & Z 3.5 kW (servo AC)
• Capacità serbatoi: Lubrificazione 15 L; Idraulico (opz.) 18 L; Refrigerante 160 L
• Dimensioni macchina (L x W x H): 3300 x 3025 x 2540 mm; Peso netto: 8000 kg; Altezza centro (pavimento a punta centro): 1130 mm

ACCESSORI - STANDARD

• Controllo CNC (Mitsubishi) x1 set
• Mola e flangia x1 set
• Centri con placchette in carburo (2 pz) x1 set
• Portautensile diamante (montato sul tavolo) x1 set
• Gru per carico/scarico mola
• Scala lineare per asse X x1 set
• Inverter mola x1 set
• Sistema elettrico x1 set
• Schermo antischizzo completamente chiuso x1 set
• Sistema di lubrificazione x1 set
• Sistema di raffreddamento x1 set
• Lampada da lavoro x1 set
• Attrezzi (spessori di livellamento) e cassetta degli attrezzi x1 set

ACCESSORI - OPZIONALI

• Contropunta idraulica
• Doghe di trascinamento con bloccaggio a camma
• Supporto pezzo 2 pz/set
• Reposapezzo 2 punti
• Reposapezzo 3 punti regolabile
• Mandrino scroll 3 ganasce regolabile
• Mandrino scroll 4 ganasce regolabile
• Supporto e albero per bilanciamento mola
• Equilibratore automatico per mola
• Mola di ricambio e flangia
• Dispositivo di dressing a rullo diamantato (montato su tavolo)
• Dispositivo di dressing a rullo diamantato (montato su contropunta)
• Sonda di contatto
• Calibro automatico in processo
• Controllo gap
• Scala lineare per asse Z
• Separatore magnetico per refrigerante
• Filtro carta
• Collettore di nebbia d'olio
