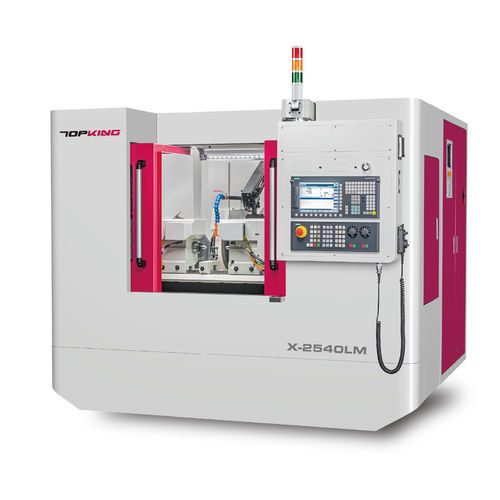

Rettificatrice cilindrica X-2540LM

per pezzi da lavorareorizzontaleCNC

INTRODUZIONE La rettificatrice cilindrica CNC serie LM di TOPKING è dotata di una slitta trasversale azionata da un motore lineare, che migliora la rigidità e la stabilità della macchina e riduce i tempi di ciclo per soddisfare le esigenze di rettifica ad alta efficienza e alta precisione. Questa serie è ideale per la lavorazione di componenti ad alta precisione come parti di valvole idrauliche, componenti automobilistici e aerospaziali, offrendo una precisione superiore e ottimizzando la produttività e la stabilità del processo. La serie LM offre anche una testa di lavoro e una contropunta sincronizzate opzionali con un sistema di azionamento sincrono a doppio centro e un mandrino estensibile. Questo design semplifica l'alloggiamento del lavoro, riduce al minimo la complessità dell'attrezzatura ed elimina la necessità di ulteriori considerazioni sull'azionamento. Il mandrino estensibile aumenta la gamma di rettifica per adattarsi a pezzi di varie dimensioni, aumentando la flessibilità e massimizzando l'efficienza della lavorazione. CAPACITÀ Tavola girevole: Ø270 mm Distanza tra i centri: 400 mm Max. Diametro di rettifica: Ø250 mm Max. Lunghezza di macinazione: 400 mm CARATTERISTICHE DELLA MACCHINA Sistema operativo di facile utilizzo Il sistema di controllo CNC avanzato integrato è dotato di un'interfaccia grafica. L'operatore può suddividere il componente complesso in diversi processi di rettifica attraverso una guida grafica, semplificando la modifica del processo di rettifica e ravvivatura in modo numerico. Non è necessaria alcuna programmazione complicata (codice G, codice M), per offrire un ambiente operativo conveniente. Base macchina rigida basamento macchina ad alta rigidità in ghisa Meehanite con trattamento di ricottura e invecchiamento. la pista di scorrimento è stata sottoposta a un processo di tempra ad alta frequenza e di rettifica di precisione. Basamento della macchina con materiale stabile e struttura rinforzata per un'assenza di deformazioni e un'eccezionale resistenza all'usura. TAVOLO DA LAVORO il piano di lavoro è permanentemente imbullonato alla macchina. Il design della slitta trasversale riduce le corse, migliorando la velocità di lavoro e la stabilità della precisione. Design a slitte incrociate l'asse X e l'asse Z sono progettati come slitte incrociate per ridurre lo spazio della macchina. i due assi sono coperti da coperture telescopiche chiuse per proteggere la struttura della trasmissione e prevenire la contaminazione da detriti di rettifica e refrigerante. AUTOMAZIONE A MOTORE LINEARE ASSE Caratterizzato da una struttura a slitte incrociate con motore lineare e guide lineari di alta precisione, questo design elimina efficacemente il gioco. Il controllo standard ad anello chiuso dell'asse X con scala ottica assicura movimenti di avanzamento rapidi e precisi, raggiungendo velocità di traslazione fino a 15.000 mm/min. Con un design senza contatto che utilizza bobine e magneti permanenti, il motore lineare minimizza l'usura e riduce le esigenze di manutenzione e i costi di sostituzione. MANDRINO MOLA A CARTUCCIA Il mandrino della mola a cartuccia garantisce un contatto stabile, riducendo le vibrazioni e la deviazione indotta dall'usura per una lavorazione di alta precisione. Il suo design consente una facile sostituzione della mola e si adatta alle diverse esigenze di rettifica, migliorando l'efficienza e la qualità. MANDRINI DI LAVORO SINCRONI (OPT.) La Serie LM offre una testa di lavoro e una contropunta opzionali con un sistema di azionamento sincrono a doppio centro e un mandrino estensibile. Questo semplifica il bloccaggio del pezzo, riduce la complessità dell'attrezzatura ed elimina la necessità di ulteriori considerazioni sull'azionamento. Il mandrino estensibile supera le limitazioni della corsa della contropunta, consentendo un rapido adattamento alle diverse lunghezze dei pezzi e riducendo al minimo le regolazioni della contropunta durante le modifiche. Applicazione dell'automazione La macchina può essere integrata con sistemi di automazione esterni e comprende la misurazione online e la prevenzione delle collisioni acustiche per il feedback in tempo reale e la correzione dei dati. La macchina, alimentata dal sistema operativo di Kingge Technology, garantisce una produzione stabile e di alta qualità e riduce i tempi di allestimento e di cambio linea. ACCESSORI STANDARD

• Controllore CNC (marca: SIEMENS 828D) x 1 set
• Mola e flangia x 1 set
• Centri di lavoro con punta in carburo (2 pezzi/set) x 1 set
• Portautensili a diamante (tipo montato sulla contropunta) x 1 set
• Scala lineare per asse X-x 1 set
• Inverter per mola x 1 set
• Sistema elettrico x 1 set
• Protezione antispruzzo completamente chiusa x 1 set
• Sistema di lubrificazione x 1 set
• Sistema di raffreddamento x 1 set
• Lampada di lavoro x 1 set
• Attrezzi (tampone di livellamento) e cassetta degli attrezzi x 1 set

ACCESSORI OPZIONALI

• Punta posteriore a cilindro d'aria
• Cani di guida con bloccaggio a camme
• Sistema di guida doppio sincrono
• Porta-lavoro 2 pezzi/set
• Poggio fisso a 2 punti
• Poggio fisso a 3 punti regolabile
• Poggio fisso a 3 punti
• punto di appoggio
• Mandrino a 3 griffe regolabile
• Mandrino a 4 griffe regolabile
• Standardo e perno di equilibratura delle ruote
• Equilibratrice automatica delle ruote di rettifica
• Portapezzo 2 pz. In-Process Gauge
• Gap Control
• Scala lineare per l'asse Z
• Separatore magnetico del refrigerante
• Filtro in carta
• Collettore di nebbia d'olio

SPECIFICHE Capacità: Tavolo basculante: Ø270 mm Distanza tra i centri: 400 mm Diametro max. Diametro di rettifica: Ø250 mm Lunghezza massima Lunghezza di macinazione: 400 mm Carico massimo Carico trattenuto tra i centri: 60 kg Altezza del centro (dal tavolo alla punta del centro): 135 mm Mola: Dimensioni (O.D. x larghezza x I.D.): Ø405 x 50 (max.: 75) x Ø127 mm Velocità lineare: 45 m/sec Piano di lavoro: Angolo di rotazione: -1° ~ +8° / -1° ~ +5° (a doppio comando) Testa di lavoro: Angolo di rotazione: -30° ~ +90° Punta centrale: MT. No.3 / dual-drive (centro speciale) Velocità del mandrino: 10 ~ 300 giri/min Carico massimo del mandrino (portautensili incluso) Carico del mandrino (portautensili incluso): 15 kg (lunghezza massima: 100 mm) * Ø155 Contropunta: Punta centrale: MT. No. 3 / a doppio comando (centro speciale) Spostamento del centro: Manuale (opzione: automatico) Corsa della contropunta: 25 mm / (opt.: a doppio comando 50 mm) / (opt.: idraulica 30 mm) Corsa asse X: Corsa massima: 300 mm Corsa: 300 mm Velocità di avanzamento rapido: 10000 mm/min Auto. Velocità di avanzamento: 0,001 ~ 2000 mm/Min Impostazione di alimentazione min. Impostazione di alimentazione: 0.001 mm Corsa asse Z: Massima corsa: 580 mm Corsa: 580 mm Velocità di avanzamento rapido: 10000 mm/min Auto. Velocità di avanzamento: 0,001 ~ 2000 mm/Min Impostazione di alimentazione min. Impostazione alimentazione: 0.001 mm Motori di azionamento: Mandrino della mola: 5.5 kW Motore mandrino testa di lavoro: 1.0 kW / opz.: 0,8 kW (doppio comando) (servomotore) Avanzamento della testa della mola asse X: 1,5 kW (servomotore) Avanzamento tavola asse Z: 1,5 kW (servomotore) Pompa dell'olio di lubrificazione (guida): NULLA Pompa dell'olio idraulico (per acc. opt.): 0.75 kW Pompa del refrigerante: 0,18 kW Capacità dei serbatoi: Serbatoio olio idraulico (per acc. opzionali): 18 L Serbatoio olio di lubrificazione (guida): P-107 (lubrificazione automatica) Serbatoio del refrigerante: 107 L Macchina: Dimensioni (L x P x A): 2300 x 2210 x 1960 mm Peso netto: 4300 kg Altezza centrale (dal pavimento alla punta centrale): 1100 mm Caratteristiche/specifiche tecniche

• Modello: X-2540LM
• Marchio: TOPKING Technology Co., Ltd.
• Tavolo ribaltabile: Ø270 mm
• Distanza tra i centri: 400 mm
• Diametro massimo di rettifica: Ø250 mm
• Lunghezza massima di rettifica: 400 mm
• Dimensioni mola: Ø405 x 50 (max. 75) x Ø127 mm
• Corsa massima asse X: 300 mm; corsa massima asse Z: 580 mm
• Avanzamento rapido: 10000 mm/min (X e Z)
• Motore mandrino mola: 5.5 kW
• Velocità mandrino testa di lavoro: 10-300 giri/min
• Serbatoio refrigerante: 107 L
• Dimensioni macchina: 2300 x 2210 x 1960 mm; Peso netto: 4300 kg
