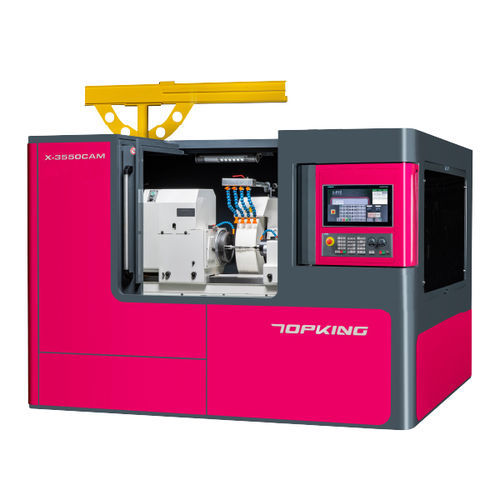

Rettificatrice cilindrica X-3550CAM

per albero a cammeper alberoper pezzi da lavorare

INTRODUZIONE
La TOPKING X-3550CAM è una rettificatrice cilindrica esterna a punte progettata per la rettifica di componenti eccentrici e non circolari, inclusi alberi a camme, alberi motore e punzoni poligonali. Ideale per i settori automotive, automazione e stampi, garantisce profili non circolari precisi e ripetibili. Controllo SIEMENS SINUMERIK ONE con interfaccia grafica TOPKING per una programmazione e un controllo processo intuitivi.

CAPACITÀ

• Diametro utile sul tavolo: Ø370 mm
• Distanza tra i centri: 500 mm
• Diametro max. di rettifica: Ø350 mm
• Lunghezza max. di rettifica: 500 mm
• Carico max. fra i centri: 150 kg
• Altezza del centro (tavolo a punta): 185 mm

CARATTERISTICHE DELLA MACCHINA
Controllo user-friendly
■ SIEMENS SINUMERIK ONE con interfaccia grafica TOPKING per programmazione conversazionale; software CAD/CAM opzionale per preprogrammare profili di rettifica personalizzati.

Struttura rigida
■ Basamento in ghisa Meehanite con trattamenti termici. Guide indurite e rettificate con guida piatta 1V1 per minimizzare deformazioni e usura.

Configurazione a slitta incrociata X–Z
■ Progetto a slitta incrociata che riduce l’ingombro. Testa mola scorre sull’asse Z; asse X azionato da motore lineare con sistema box-way per sopportare carichi di rettifica elevati.

Asse X con motore lineare
■ Motore lineare a trasmissione diretta sull’asse X per azzerare giochi, controllo in anello chiuso con scala lineare; velocità di spostamento fino a 15000 mm/min per elevata precisione di posizionamento.

Testa mola e mandrino
■ Mandrino in acciaio legato SNCM-220 con cuscinetti di precisione; trattamenti termici multipli e rettifica di precisione conferiscono durezza superficiale > HRC62 per precisione duratura.

Testa portapezzo (asse C) e contropunta
■ Testa portapezzo con azionamento diretto e encoder angolare ad alta risoluzione (tolleranza angolare ±0,2″) e microregolazione per correzione del cono. Contropunta con lubrificazione a bagno d’olio e regolazione fine per rettifica tra punte.

Dressatura e movimentazione mola
■ Più opzioni di dressatura con interfaccia grafica; dressatori a rullo diamantato opzionali. Paranco standard per carico/scarico mola con schermo di protezione anti-spruzzo.

ACCESSORI STANDARD

• Controller CNC: SIEMENS SINUMERIK ONE x1
• Mola e flangia x1 set
• Inverter per mola x1
• Portautensili diamantato (montato su tavolo) x1
• Sistema di raffreddamento per servomotore mandrino x1
• Paranco per mola x1
• Punte in carburo (2 pezzi/set) x1
• Contropunta con microregolazione x1
• Motore lineare per asse X x1
• Scala lineare per asse X x1
• Scala rotativa per asse C x1
• Software CAD/CAM grafico x1
• Sistema elettrico x1
• Protezione anti-spruzzo completamente chiusa x1
• Sistema di lubrificazione x1
• Sistema refrigerante x1
• Raccoglitore di nebbia d’olio x1
• Lampada di lavoro x1
• Attrezzi e cassetta degli attrezzi x1

ACCESSORI OPZIONALI

• Anelli di trasmissione a camma
• Supporti pezzo (2 pezzi/set)
• Supporto a 2 punti
• Mandrino a 3 griffe regolabile
• Mandrino a 4 griffe regolabile
• Dressatore a rullo diamantato (tipo flangia testa mola)
• Dressatore a rullo diamantato (montato su contropunta)
• Contropunta idraulica
• Panca di equilibratura e albero
• Equilibratrice automatica per mola
• Mola e flangia di ricambio
• Sonda di contatto
• Controllo gioco (protezione contro collisioni)
• Dispositivi di bloccaggio pezzo personalizzati
• Separatore magnetico per refrigerante
• Sistema di filtrazione a nastro carta

SPECIFICHE TECNICHE

• Modello: X-3550CAM
• Marca: TOPKING
• Applicazione: rettifica eccentrica, alberi a camme, alberi motore, punzoni poligonali
• Controller: SIEMENS SINUMERIK ONE
• Potenza mandrino principale: 11 kW (induzione)
• Azionamento asse X: motore lineare, corsa max 300 mm, rapido 20000 mm/min
• Corsa asse Z: 750 mm, rapido 10000 mm/min
• Diametro max. di rettifica: Ø350 mm — Lunghezza max.: 500 mm
• Carico max. fra i centri: 150 kg
• Dimensioni mola: Ø610 x 50 x Ø304.8 mm — velocità lineare 45 m/sec
• Peso macchina: 8300 kg — Dimensioni (L×W×H): 3300 × 3200 × 2540 mm
