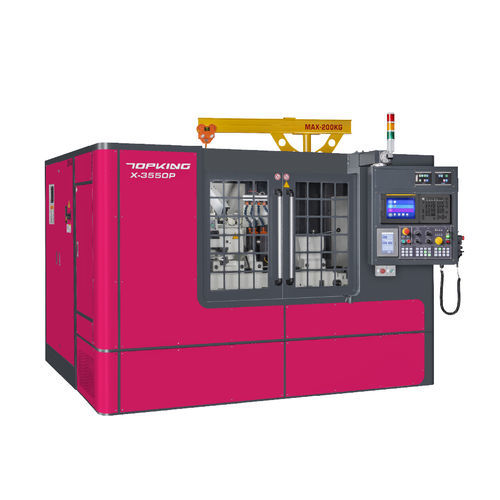

Rettificatrice angolare X-3550P

cilindrica esternaper ingranaggiper albero

INTRODUZIONE
La X-3550P è una rettificatrice cilindrica esterna CNC progettata per rettifica combinata di facce terminali e diametri esterni. Dispone di rettifica a tuffo e testa mola angolare con mola larga 180 mm per consentire lavorazioni in passata unica di alberi e componenti d'ingranaggi, migliorando produttività e ripetibilità in produzione industriale.

CAPACITÀ

• Passaggio sulla tavola: Ø350 mm
• Distanza tra punte: 650 mm
• Diametro massimo di rettifica: Ø350 mm
• Lunghezza massima di rettifica: 500 mm
• Mola: Ø610 x 50 x Ø254 mm (velocità lineare 45 m/sec)

CARATTERISTICHE DELLA MACCHINA
SISTEMA CNC INTUITIVO
Il CNC integrato con interfaccia grafica consente di dividere graficamente pezzi complessi in processi di rettifica sequenziali e di modificare numericamente le operazioni di rettifica/dressaggio senza programmazione manuale in codice G/M.

BASE MACCHINA RIGIDA
Base in ghisa Meehanite con trattamenti di ricottura e invecchiamento. Le guide subiscono indurimento ad alta frequenza e rettifica di precisione per garantire bassa deformazione e alta resistenza all'usura. Guidamento 1V1 e seduta scorrevole robusta migliorano precisione e stabilità.

GUIDE AD ALTA RIGIDITÀ
Guidamento piano 1V1 con slitte a cassa ad alta rigidità e grossi viti a ricircolo di sfere per aumentare capacità di carico e stabilità della testa mola.

TAVOLO DI LAVORO E PROGETTAZIONE CROSS-SLIDER
Progetto cross-slide degli assi X/Z che minimizza l'ingombro e ottimizza le corse. Carters telescopici completamente chiusi proteggono le trasmissioni da trucioli e refrigerante.

COSTRUZIONE DELLA TESTA MOLA
Mandrino mola con cuscinetti di precisione. Il materiale del mandrino SNCM-220 è normalizzato, temprato/bonificato, cementato, trattato criogenicamente e rettificato di precisione fino a >HRC62 per elevata resistenza all'usura e lunga durata.

TESTA LAVORO E CONTROPUNTA
Testa lavoro e contropunta rigide per pezzi pesanti. Testa azionata da motore servo (velocità stepless). Contropunta idraulica opzionale. Raffreddamento dei fori centrali per ridurre deformazioni termiche. Porta utensile diamantato per dressaggio montato sulla contropunta (standard serie X-P).

MANUTENZIONE E MOVIMENTAZIONE
Paranco integrato per cambio mola installato all'interno del carter anti-spruzzo completo che facilita i cambi in sicurezza risparmiando spazio. Dispositivi per cicli di dressaggio e rettifica a supporto di operazioni efficienti.

SPECIFICHE

• Modello: X-3550P
• Produttore / Marca: TOPKING Technology
• Tipo: Rettificatrice cilindrica esterna CNC (rettifica a tuffo, testa mola angolare)
• Diametro max di rettifica: Ø350 mm
• Lunghezza max di rettifica: 500 mm
• Distanza tra punte: 650 mm
• Dimensione mola: Ø610 x 50 x Ø254 mm
• Velocità lineare mola: 45 m/sec
• Corsa asse X: 270 mm; Corsa asse Z: 800 mm
• Avanzamento rapido: 6000 mm/min (X & Z)
• Potenza mandrino (mola): 11 kW
• Mandrino testa lavoro: 1,8 kW (servo)
• Carico max tra punte: 150 kg
• Dimensioni macchina (L x P x H): 4600 x 3700 x 2540 mm
• Peso netto: 8000 kg

ACCESSORI STANDARD

• Controllo CNC (Mitsubishi) x1
• Mola e flangia x1
• Contropunti con punta in metallo duro (2 pz) x1
• Portautensile diamante (montato su contropunta) x1
• Paranco per carico/scarico mola x1
• Scala lineare per asse X x1
• Inverter per mandrino mola x1
• Sistema elettrico x1
• Sistema di lubrificazione x1
• Sistema di raffreddamento x1
• Lampada di lavoro x1
• Utensili (piedini di livellamento) e cassetta degli attrezzi x1

ACCESSORI OPZIONALI

• Contropunta idraulica
• Teste di trascinamento con bloccaggio a camma
• Supporti pezzo (2 pz)
• Steady rest 2 punti
• Steady rest regolabile 3 punti
• Mandrino scroll a 3 ganasce regolabile
• Mandrino scroll a 4 ganasce regolabile
• Supporto e albero per bilanciamento mola
• Bilanciatore automatico per mola
• Mola e flangia di ricambio
• Dispositivo di dressaggio a rullo diamantato (montaggio su tavola o contropunta)
• Sonda di palpeggio
• Misura in processo automatica
• Controllo gap
• Scala lineare per asse Z
• Separatore magnetico per refrigerante
• Filtro carta
• Raccoglitore di nebbia d'olio
