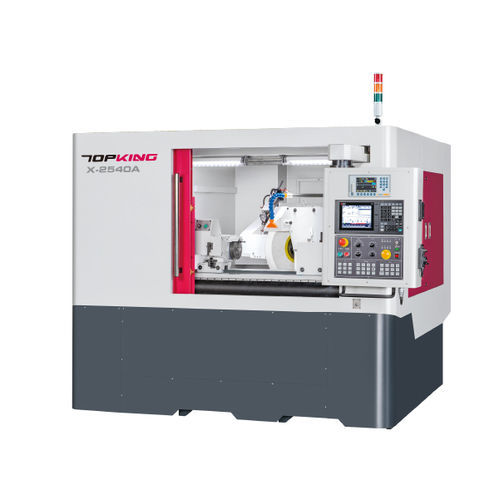

Rettificatrice angolare X-2540A

cilindricaper pezzi da lavorareorizzontale

INTRODUZIONE
Il X-2540A di TOPKING è una rettificatrice cilindrica angolare CNC progettata per la rettifica simultanea del diametro esterno (O.D.) e della faccia terminale in una singola battuta. La testa mola angolare e il design a slitte incrociate X/Z riducono i tempi di attrezzaggio, accorciano i cicli produttivi e garantiscono precisione costante tramite controllo CNC con interfaccia grafica (GUI).

CAPACITÀ

• Passaggio sopra tavola: Ø270 mm
• Distanza tra punte: 400 mm
• Diametro max di rettifica: Ø250 mm
• Lunghezza max di rettifica: 400 mm
• Carico max tra punte: 15 kg
• Altezza centro (tavola a punta): 135 mm

CARATTERISTICHE DELLA MACCHINA

• Controllo CNC con GUI per segmentazione dei processi, dressaggio numerico e modifica semplificata senza programmazione G/M manuale.
• Basamento rigido in ghisa Meehanite con trattamento di ricottura e invecchiamento; guide temprate e rettificate per stabilità a lungo termine.
• Tavola fissata permanentemente e design a slitta incrociata per ridurre le corse e migliorare velocità e stabilità posizionale.
• Disposizione compatta delle slitte X e Z; coperture telescopiche chiuse proteggono trasmissioni da refrigerante e trucioli.
• Scale lineari chiuse sugli assi X e Z di serie per precisione di posizionamento e finitura.
• Guide lineari di precisione e viti a sfere per bassa attrito, alta capacità di carico e gioco minimo; supportano modalità di avanzamento flessibili per piccoli componenti.
• Testa mola angolare con mandrino G.W. su cuscinetti di precisione; mandrino in SNCM-220 trattato termicamente e rettificato (>HRC62) per resistenza all'usura.
• Mandrino pezzo azionato da servomotore a velocità variabile; contropunta idraulica opzionale; design a pressione d'aria piana per ridurre attriti e riscaldamento delle punte; raffreddamento centralizzato per prevenire deformazioni.
• Portautensile in diamante (montato su contropunta) con dispositivo di dressaggio standard; multiple opzioni di dressaggio disponibili.

SPECIFICHE

• Dimensione mola (Ø x L x I.D.): Ø510 × 50–75 × Ø127 mm
• Velocità lineare mola: 33 m/s (opz.: 45 m/s)
• Angolo tavola: -1° ~ +8°
• Angolo testa pezzo: -30° ~ +90°
• Velocità mandrino pezzo: 10 ~ 300 rpm
• Conicità punta: MT No. 3 (opz.: MT No. 4)
• Corsa asse X: 300 mm; Rapido: 6000 mm/min; Avanzamento auto: 0,001 ~ 2000 mm/min; Impostazione min: 0,001 mm
• Corsa asse Z: 580 mm; Rapido: 6000 mm/min; Avanzamento auto: 0,001 ~ 2000 mm/min; Impostazione min: 0,001 mm
• Motori: Mandrino mola 5,5 kW; Mandrino pezzo 1,0 kW (servo); Avanzamento X testa mola 1,5 kW (servo); Avanzamento Z tavola 1,5 kW (servo)
• Pompa refrigerante: 0,18 kW; Pompa idraulica opzionale: 0,75 kW (capacità 18 L)
• Dimensioni macchina (L × W × H): 2200 × 2150 × 1900 mm; Peso netto: 4300 kg; Altezza centro (pavimento a punta): 1110 mm

ACCESSORI STANDARD

• Controllo CNC Mitsubishi ×1 set
• Mola e flangia ×1 set
• Punte di lavoro con inserti in carburo (2 pz) ×1 set
• Portautensile diamante (montato su contropunta) ×1 set
• Gruppi di azionamento con bloccaggio a camma ×1 set
• Scale lineari per assi X e Z ×1 set
• Inverter per mola ×1 set
• Attrezzi (pezzi livellanti) e cassetta attrezzi ×1 set
• Supporto bilanciamento e albero mola ×1 set
• Sonda di contatto ×1 set
• Paratia anti-spruzzo completamente chiusa ×1 set
• Sistemi elettrico, lubrificazione e refrigerazione, lampada da lavoro ×1 set ciascuno

ACCESSORI OPZIONALI

• Contropunta idraulica
• Supporti pezzo (2 pz/set)
• Steady rest a 2 punti
• Steady rest a 3 punti regolabile
• Mandrino 3 ganasce regolabile
• Mandrino 4 ganasce regolabile
• Bilanciatore automatico mola
• Mola e flangia di scorta
• Gru a bandiera per carico/scarico mola
• Sonda in-process automatica, controllo gap, separatore magnetico del refrigerante, filtro a carta, collettore di nebbia d'olio

DATI TECNICI

• Passaggio sopra tavola: Ø270 mm
• Distanza tra punte: 400 mm
• Diametro max di rettifica: Ø250 mm
• Lunghezza max di rettifica: 400 mm
• Carico max tra punte: 15 kg
• Velocità lineare mola: 33 m/s (opz. 45 m/s)
• Corsa X / Z: 300 mm / 580 mm
• Avanzamento rapido: 6000 mm/min (entrambi gli assi)
• Peso / Dimensioni: 4300 kg / 2200 × 2150 × 1900 mm
