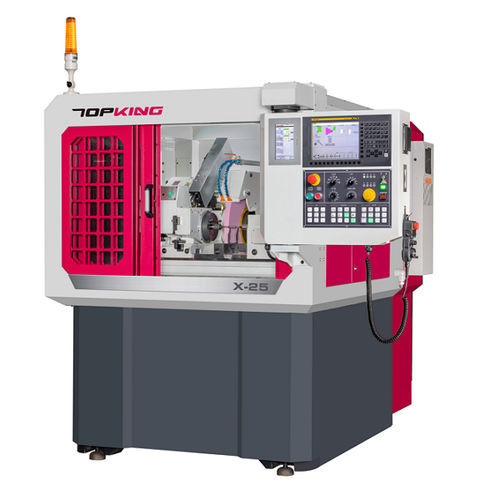

Rettificatrice cilindrica X-25

per pezzi da lavorareorizzontaleCNC

INTRODUZIONE
La rettificatrice cilindrica X-25 unisce un layout a slitte incrociate compatto a una struttura ad alta rigidità per offrire rettifiche precise e a ingombro ridotto su componenti piccoli e medi. È dotata di un'interfaccia CNC grafica che semplifica l'avviamento e supporta molteplici applicazioni di rettifica.

CAPACITÀ

• Passaggio sopra tavola: Ø270 mm
• Distanza tra centri: 200 mm
• Diametro max. di rettifica: Ø250 mm
• Lunghezza max. di rettifica: 150 mm

CARATTERISTICHE DELLA MACCHINA
SISTEMA DI FUNZIONAMENTO INTUITIVO
Controllo CNC integrato ad alte prestazioni con GUI che guida l'operatore tramite passi grafici, permettendo la modifica numerica dei processi di rettifica e dressaggio senza programmazione manuale G/M.

BASE MACCHINA RIGIDA
Base in ghisa Meehanite ad alta rigidità sottoposta ad annealing e aging. Le guide ricevano trattamento di indurimento ad alta frequenza e rettifica di precisione per ridurre le deformazioni e garantire eccellente resistenza all'usura.

TAVOLO DI LAVORO
Tavolo fissato permanentemente alla macchina con design a slitta incrociata che riduce le corse migliorando la velocità di lavoro e la stabilità della precisione.

PROGETTAZIONE CROSS-SLIDER
Gli assi X e Z sono progettati come slitte incrociate per ridurre l'ingombro. Coperture telescopiche chiuse proteggono la trasmissione da trucioli e refrigerante.

PROGETTO DI AVANZAMENTO FLESSIBILE
Guide lineari di precisione e viti a ricircolo di sfere garantiscono resistenza all'usura, basso attrito, alta capacità di carico, gioco minimo e un avanzamento rapido e flessibile adatto a componenti di piccole dimensioni.

COSTRUZIONE DEL PORTA-MOLA
La spalla della mola utilizza cuscinetti di precisione per lunga durata. Materiale della spalla: acciaio legato (SNCM-220) con trattamenti termici multipli e rettifica di precisione; durezza superficiale > HRC62°.

TESTA PORTA LAVORO E CONTROPUNTA
Testa porta lavoro azionata da motore servo con velocità continua. Contropunta idraulica opzionale. Entrambi impiegano design a pressione d'aria piatta per movimento agevole e minore attrito. Raffreddamento centrale previene riscaldamento e deformazione delle superfici di contatto delle punte.

PORTAUTENSILE DIAMANTE
Dispositivo di dressaggio standard montato sulla contropunta. Disponibili diverse opzioni di dressaggio. Opzionale: dispositivo di dressaggio a rullo diamantato (montato su tavolo o su contropunta).

ACCESSORI STANDARD

• Controllo CNC (Brand: Mitsubishi) x 1 set
• Mola e flangia x 1 set
• Contropunte con inserti in carburo (2 pz/set) x 1
• Portautensile diamante (montato su contropunta) x 1 set
• Scala lineare per asse X x 1 set
• Inverter per mola x 1 set
• Sistema elettrico x 1 set
• Paratia completamente chiusa anti-spruzzo x 1 set
• Sistema di lubrificazione x 1 set
• Sistema refrigerante x 1 set
• Lampada da lavoro x 1 set
• Utensili (spessore livellamento) e cassetta attrezzi x 1 set

ACCESSORI OPZIONALI

• Contropunta idraulica
• Gole di trasmissione con bloccaggio a camma
• Portapezzo 2 pz/set
• Supporto a 2 punti
• Supporto regolabile a 3 punti
• Mandrino scroll 3 ganasce regolabile
• Mandrino scroll 4 ganasce regolabile
• Supporto bilanciamento mola e albero
• Bilanciatore automatico per mola
• Mola e flangia di ricambio
• Dispositivo di dressaggio a rullo diamantato (montato su tavolo)
• Dispositivo di dressaggio a rullo diamantato (montato su contropunta)
• Sonda di contatto
• Calibro automatico in processo
• Controllo gap
• Scala lineare per asse Z
• Separatore magnetico per refrigerante
• Filtro carta
• Raccoglitore di nebbia d'olio

SPECIFICATION
Capacità - Passaggio sopra tavola: Ø270 mm
Capacità - Distanza tra centri: 200 mm
Capacità - Diametro max. di rettifica: Ø250 mm
Capacità - Lunghezza max. di rettifica: 150 mm
Capacità - Carico max. tra i centri: 5 kg
Altezza del centro (da tavolo a punta): 135 mm
Mola - Dimensioni (Ø ext. x larghezza x Ø int.): Ø510 x 50 x Ø127 mm
Mola - Velocità lineare: 45 m/sec
Tavolo - Angolo di inclinazione: -1° ~ +10°
Testa - Angolo di inclinazione: Fisso
Testa - Cono: MT. No. 3
Testa - Velocità del mandrino: 10 ~ 300 rpm
Testa - Carico max del mandrino (porta-utensile incluso): 15 kg (Lung. max: 100 mm)
Contropunta - Cono: MT. No. 3
Contropunta - Movimento del centro: Manuale
Contropunta - Corsa: 25 mm
Asse X - Corsa max: 210 mm; Velocità rapida: 10000 mm/Min; Avanzamento auto: 0.001 ~ 2000 mm/Min; Impostazione min.: 0.001 mm
Asse Z - Corsa max: 260 mm; Velocità rapida: 10000 mm/Min; Avanzamento auto: 0.001 ~ 2000 mm/Min; Impostazione min.: 0.001 mm
Motori - Mandrino mola: 5.5 kW
Motori - Mandrino testa (servo): 1.0 kW (servo AC)
Motori - Avanzamenti: 1.5 kW (servo AC) ciascuno
Motori - Pompa olio idraulico (per accessori opt.): 0.75 kW
Motori - Pompa refrigerante: 0.18 kW
Capacità - Serbatoio olio lubrificante (opt.): 18 L
Capacità - Serbatoio refrigerante: 110 L
Macchina - Dimensioni: 1800 x 2310 x 1800 mm
Macchina - Peso netto: 3300 kg
Altezza del centro (dal pavimento alla punta): 1150 mm

SPECIFICHE TECNICHE

• Passaggio sopra tavola: Ø270 mm
• Distanza tra centri: 200 mm
• Diametro max. di rettifica: Ø250 mm
• Lunghezza max. di rettifica: 150 mm
• Carico max. tra i centri: 5 kg
• Altezza del centro: 135 mm
• Dimensioni mola: Ø510 x 50 x Ø127 mm
• Velocità lineare: 45 m/sec
• Asse X Corsa max: 210 mm; Rapida: 10000 mm/Min; Avanzamento auto: 0.001 ~ 2000 mm/Min; Impostazione min.: 0.001 mm
• Asse Z Corsa max: 260 mm; Rapida: 10000 mm/Min; Avanzamento auto: 0.001 ~ 2000 mm/Min; Impostazione min.: 0.001 mm
• Motore mandrino mola: 5.5 kW
• Motore mandrino testa: 1.0 kW (servo AC)
• Motori avanzamento: 1.5 kW (servo AC) ciascuno
• Serbatoio refrigerante: 110 L
• Dimensioni macchina: 1800 x 2310 x 1800 mm
• Peso netto: 3300 kg
