Rettificatrice cilindrica X-35100

per pezzi da lavorareorizzontaleCNC

INTRODUZIONE

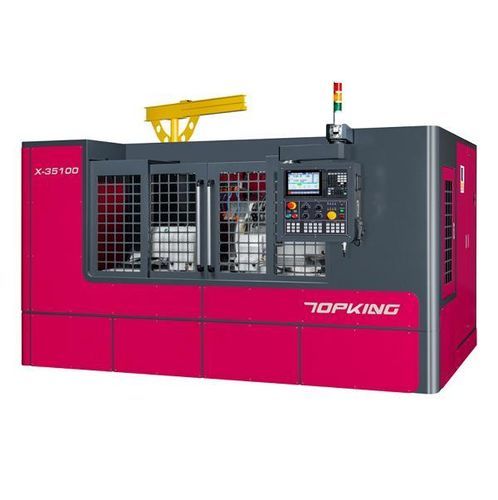

La X-35100 è una rettificatrice cilindrica CNC progettata per la lavorazione precisa e flessibile di componenti da piccoli a grandi. La macchina combina una disposizione compatta a slitta incrociata X/Z con una base rigida e mandrino/contropunta robusti per supportare carichi elevati e garantire prestazioni di rettifica stabili.

CAPACITÀ

• Diametro sul tavolo girevole: Ø370 mm
• Distanza tra i centri: 1000 mm
• Diametro massimo di rettifica: Ø350 mm
• Lunghezza massima di rettifica: 1000 mm

CARATTERISTICHE DELLA MACCHINA
SISTEMA OPERATIVO INTUITIVO
Il controllo CNC integrato con interfaccia grafica (GUI) guida l'operatore mediante la suddivisione grafica dei processi e semplifica la modifica numerica dei cicli di rettifica e dressatura. Non è richiesta la programmazione manuale in codice G/M.

BASE MACCHINA RIGIDA

• Base macchina in ghisa Meehanite con trattamento di ricottura e invecchiamento per stabilità dimensionale.
• Scorrimenti induriti ad alta frequenza e rettificati con precisione per resistenza all'usura.
• Architettura progettata per massima rigidità; slitta rinforzata con superfici guida a V-piatta larghe per elevata capacità di carico e smorzamento delle vibrazioni.

TAVOLO DI LAVORO / PROGETTAZIONE A SLITTA INCROCIATA

• Il tavolo è fissato permanentemente alla macchina; la progettazione a slitta incrociata riduce le corse migliorando velocità e stabilità di precisione.
• Assi X e Z progettati come slitte incrociate per ridurre l'ingombro della macchina.
• Due assi coperti da coperture telescopiche chiuse per proteggere la trasmissione e prevenire la contaminazione da detriti di rettifica e refrigerante.

SCORRIMENTI AD ALTA RIGIDITÀ
La serie X-35 adotta una struttura a rotaia dura ad alta rigidità per mantenere la precisione e la qualità di lavorazione sotto carico elevato, abbinata a viti a ricircolo di sfere di grande diametro per migliorare la capacità di carico e ridurre le vibrazioni.

COSTRUZIONE DELLA TESTA RUOTA
Il mandrino della mola utilizza cuscinetti di precisione e un albero in acciaio legato SNCM-220 con trattamenti termici e rettifica di precisione; durezza superficiale superiore a HRC62 per resistenza all'usura e lunga durata.

TESTA DI LAVORO E CONTROPUNTA

• Progettate per componenti pesanti con rigidezza strutturale per aumentare la capacità di carico.
• Testa di lavoro azionata da motore servo con variazione di velocità stepless.
• Contropunta idraulica disponibile come accessorio opzionale.
• Design a pressione d'aria piatta per movimento agevole, riduzione dell'attrito e maggiore durata; sistema di raffreddamento centrale per evitare surriscaldamento e deformazione del foro del centro.

PORTA UTENSILE IN DIAMANTE MONTATO SUL TAVOLO

• Standard per la serie X-35: dispositivo di dressatura fissato sul lato del tavolo girevole per ridurre l'errore di ricalibrazione dovuto alla regolazione dell'angolo del tavolo e migliorare l'efficienza.
• Tipologie di porta utensile diamantato selezionabili in base ai requisiti del pezzo.

CICLO DI RETTIFICA
Illustrazioni grafiche e esempi di flusso dei cicli di rettifica e dressatura sono forniti nella documentazione della macchina e nell'interfaccia utente per supportare l'impostazione del processo.

SPECIFICHE
Capacità
Diametro sul tavolo : Ø370 mm
Distanza tra i centri : 1000 mm
Diametro max di rettifica : Ø350 mm
Lunghezza max di rettifica : 1000 mm
Carico max tra i centri : 200 kg
Altezza del centro (dal tavolo alla punta) : 185 mm

Mola
Dimensione (O.D. x Larghezza x I.D.) : Ø610 x 50 x Ø254 mm
Velocità lineare : 45 m/sec

Tavolo
Angolo rotazione : 0° ~ 3°

Testa di lavoro
Angolo di rotazione : Tipo fisso
Cono centrale : MT. No. 5
Velocità mandrino : 10 ~ 300 rpm
Carico max del mandrino (porta utensile incluso) : 35 kgs (Lung. max: 150 mm)

Contropunta
Cono centrale : MT. No. 5
Spostamento del centro : Tipo manuale
Corsa contropunta : 50 mm

Corsa asse X
Corsa max : 300 mm
Velocità di rapida : 10000 mm/Min
Velocità di alimentazione automatica : 0.001 ~ 2000 mm/Min
Impostazione minima alimentazione : 0.001 mm

Corsa asse Z
Corsa max : 1350 mm
Velocità di rapida : 10000 mm/Min
Velocità di alimentazione automatica : 0.001 ~ 2000 mm/Min
Impostazione minima alimentazione : 0.001 mm

Motori di azionamento
Mandrino mola : 11 kW
Motore mandrino testa : 2.9 kW (motore servo AC)
Avanzamento testa X : 3.5 kW (motore servo AC)
Avanzamento tavolo Z : 3.5 kW (motore servo AC)
Pompa olio lubrificazione : 0.075 kW
Pompa olio idraulico : 0.37 kW
Pompa refrigerante : 0.37 kW

Capacità serbatoi
Serbatoio olio lubrificazione (guide) : 15 L
Serbatoio olio idraulico (per accessori opt.) : 18 L
Serbatoio refrigerante : 210 L

Macchina
Dimensione : 3900 x 3200 x 2540 mm
Peso netto : 8700 kg
Altezza del centro (dal pavimento alla punta) : 1130 mm

ACCESSORI STANDARD

• Controllore CNC (Marca: Mitsubishi) x 1 set
• Mola e flangia x 1 set
• Centri di lavoro con punta in carburo (2 pz/kit) x 1
• Porta utensile diamantato (montato su tavolo) x 1 set
• Gru a jib per carico/scarico della mola
• Scala lineare per asse X x 1 set
• Inverter per mola x 1 set
• Sistema elettrico x 1 set
• Paraschizzi completamente chiuso x 1 set
• Sistema di lubrificazione x 1 set
• Sistema refrigerante x 1 set
• Lampada da lavoro x 1 set
• Attrezzi (tappetino di livellamento) e cassetta degli attrezzi x 1 set

ACCESSORI OPZIONALI

• Contropunta idraulica
• Morsi di trasmissione a bloccaggio cam
• Supporto pezzo 2 pz/kit
• Steady rest 2 punti
• Steady rest 3 punti regolabile
• mandrino scroll 3 ganasce regolabile
• mandrino scroll 4 ganasce regolabile
• Supporto per equilibratura mola e albero
• Equilibratore automatico per mola
• Mola di ricambio e flangia
• Dispositivo di dressatura a rullo diamantato (montato su tavolo)
• Dispositivo di dressatura a rullo diamantato (montato su contropunta)
• Sonda di contatto
• Calibro automatico in processo
• Controllo del gap
• Scala lineare per asse Z
• Separatore magnetico per refrigerante
• Filtro carta
• Collettore di nebbia d'olio
