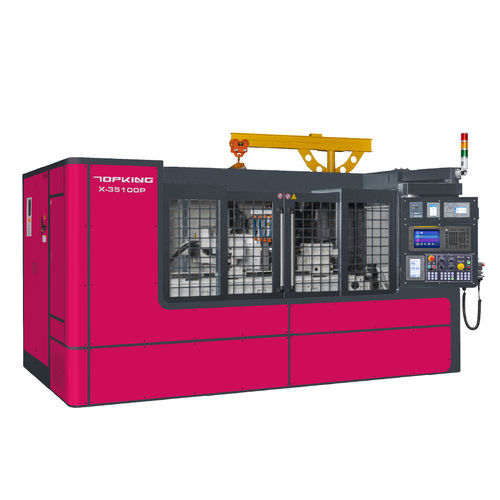

Rettificatrice angolare X-35100P

cilindrica esternaper ingranaggiper albero

INTRODUZIONE La rettificatrice cilindrica esterna CNC TOPKING serie X-P incorpora la rettifica a tuffo e una testa mola angolare per offrire eccellenti prestazioni di rettifica di estremità. Esegue sia la rettifica di estremità che quella di diametri esterni ed è dotata di una mola di 180 mm di larghezza per una lavorazione unica, per migliorare l'efficienza della produzione. Questa serie presenta una struttura rinforzata, un mandrino principale per impieghi gravosi e una contropunta per un supporto robusto. Il design a slitta trasversale degli assi X e Z riduce l'ingombro e massimizza la corsa assiale, migliorando le prestazioni della macchina per soluzioni di rettifica stabili e affidabili. La serie X-P è adatta a componenti di alta precisione come alberi (alberi motore, viti a sfera, alberi di trasmissione) e ingranaggi di precisione, garantendo un'elevata qualità di lavorazione e produttività. CAPACITÀ Tavola girevole: Ø350 mm Distanza tra i centri: 650 mm Max. Diametro di rettifica: Ø350 mm Mola: Ø610 x 50 x Ø254 mm Caratteristiche della macchina Sistema operativo di facile utilizzo L'avanzato sistema di controllo CNC integrato con GUI guida l'operatore nella suddivisione di pezzi complessi in più processi di rettifica e semplifica la modifica dei processi di rettifica e ravvivatura senza richiedere una complicata programmazione del codice G/M. Basamento macchina rigido Basamento macchina ad alta rigidità in ghisa Meehanite con trattamento di ricottura e invecchiamento. Le guide di scorrimento sono sottoposte a tempra ad alta frequenza e rettifica di precisione per un funzionamento senza deformazioni e un'eccezionale resistenza all'usura. Il meccanismo della sede di scorrimento solido e spesso e la struttura piatta delle guide di scorrimento 1 V 1 garantiscono la massima precisione e stabilità durante la rettifica. VIA DI SCORRIMENTO AD ALTA RIGIDITÀ struttura della guida piatta 1V1 con tempra ad alta frequenza e rettifica di precisione per una maggiore resistenza all'usura e stabilità. Il sistema a doppio asse con cursori ad alta rigidità e viti a ricircolo di sfere di grandi dimensioni aumenta la capacità di carico e la stabilità del movimento della testa della mola. TAVOLO DI LAVORO Il piano di lavoro è ancorato alla base e presenta un design a slitte incrociate per gli assi X e Z per ridurre al minimo la corsa e migliorare la velocità di lavorazione e la stabilità. Design a slitte incrociate e guida degli assi La struttura a slitta trasversale sugli assi X e Z consente operazioni flessibili e riduce l'ingombro. Il design a doppio asse con protezioni telescopiche completamente chiuse isola i detriti di rettifica e previene la contaminazione del refrigerante per un funzionamento stabile a lungo termine. Costruzione del mandrino Il mandrino G.W. utilizza cuscinetti di precisione per una lunga durata e una facile manutenzione. Il mandrino G.W. è realizzato in acciaio legato di alta qualità SNCM-220 e viene sottoposto a normalizzazione, tempra e rinvenimento, cementazione, trattamento criogenico, rettifica di precisione e trattamento a specchio; la durezza superficiale raggiunge oltre HRC62° per garantire resistenza all'usura ed elevata precisione. Testa di lavoro e contropunta rigide Testa e contropunta progettate per pezzi pesanti con una solida rigidità strutturale. Testa di lavoro azionata da servomotore per una velocità variabile continua. Contropunta idraulica opzionale. Il design a pressione d'aria piatta riduce al minimo l'attrito. Sistema di raffreddamento per il foro centrale per evitare deformazioni dovute al calore. Portautensili in diamante montato sulla contropunta (STANDARD PER LA SERIE X-P) Dispositivo di ravvivatura fissato sulla contropunta. Diversi tipi di portautensili diamantati selezionabili in base alle esigenze del pezzo. G.W. JIB CRANE (STANDARD PER LA SERIE X-35) Gru a bandiera integrata per la sostituzione delle ruote, installata all'interno di un paraspruzzi completo per consentire operazioni di sostituzione delle ruote sicure e poco ingombranti. ACCESSORI STANDARD

• Controller CNC (marca: Mitsubishi) x 1 set
• Mola e flangia x 1 set
• Centri di lavoro con punta in carburo (2 pezzi/set) x 1 set
• Portautensili a diamante (tipo montato sulla contropunta) x 1 set
• Gru a bandiera per il carico/scarico delle ruote. x 1 set
• Scala lineare per asse X x 1 set
• Invertitore mola x 1 set
• Sistema elettrico x 1 set
• Protezione antispruzzo completamente chiusa x 1 set
• Sistema di lubrificazione x 1 set
• Sistema di raffreddamento x 1 set
• Lampada di lavoro x 1 set
• Attrezzi (tampone di livellamento) e cassetta degli attrezzi x 1 set

ACCESSORI OPZIONALI

• Punta posteriore idraulica
• Cani di guida con bloccaggio a camme
• Porta-lavoro 2 pezzi/set
• Poggio fisso a 2 punti
• Poggio fisso a 3 punti regolabile
• Mandrino di scorrimento a 3 griffe regolabile
• Mandrino di scorrimento a 4 griffe regolabile
• Supporto di equilibratura delle ruote e perno
• Equilibratore automatico di ruote per rettifica
• . Equilibratore per mole
• Mola di ricambio e flangia
• Dispositivo di ravvivatura a rulli diamantati (tipo montato sul piano di lavoro)
• Dispositivo di ravvivatura a rulli diamantati (tipo montato sulla contropunta)
• Misuratore a sonda tattile
• Misuratore auto. Calibro in-process
• Controllo del gap
• Scala lineare per l'asse Z
• Separatore magnetico del refrigerante
• Filtro in carta
• Collettore di nebbia d'olio

SPECIFICHE Tavola girevole: Ø350 mm Distanza tra i centri: 1200 mm Diametro max. Diametro di macinazione: Ø350 mm Lunghezza massima di macinazione: 1050 mm Lunghezza di macinazione: 1050 mm Carico massimo Carico trattenuto tra i centri: 150 kg Altezza del centro (dal tavolo alla punta del centro): 135 mm Dimensioni della mola (D.O. x larghezza x D.I.): Ø610 x 50 x Ø254 mm Velocità lineare: 45 m/sec Angolo di rotazione del piano di lavoro: 0° ~ 3° Angolo di rotazione della testa di lavoro: Tipo fisso Punta centrale della testa di lavoro: MT. No. 4 Velocità del mandrino della testa di lavoro: 10 ~ 300 giri/min Carico massimo del mandrino (portautensili incluso) Carico del mandrino (portautensili incluso): 35 kg (lunghezza massima: 150 mm) Punta centrale della contropunta: MT. No. 4 Spostamento del centro della contropunta: Tipo manuale Corsa della contropunta: 25 mm Microregolazione della contropunta (opzionale): ±30 μm Corsa asse X Corsa max. Corsa massima: 270 mm; Velocità di avanzamento rapido: 6000 mm/Min; Velocità di avanzamento automatico: 0,001 ~ 2000 mm/Min. Velocità di avanzamento: 0,001 ~ 2000 mm/min; Impostazione di avanzamento min. Impostazione avanzamento: 0.001 mm Corsa asse Z Corsa max. Corsa massima: 1380 mm; velocità di avanzamento rapido: 6000 mm/min; velocità di avanzamento automatica: 0,001 ~ 2000 mm/min. Velocità di avanzamento: 0,001 ~ 2000 mm/min; Impostazione minima di avanzamento: 001 mm. Impostazione alimentazione: 0.001 mm Motori di azionamento: Mandrino mola 11 kW; Mandrino testa di lavoro 1,8 kW (servomotore); Avanzamento testa di mola asse X 1,5 kW (MITSUBISHI) / 1,4 kW (FANUC); Avanzamento tavola asse Z 3,5 kW (MITSUBISHI) / 4,4 kW (FANUC); Pompa dell'olio di lubrificazione (guida) 0,18 kW; Pompa dell'olio di lubrificazione 0,37 kW; Pompa dell'olio idraulico (per acc. opzionali) 0,37 kW; Pompa del refrigerante 0,18 kW Capacità dei serbatoi: Serbatoio dell'olio di lubrificazione (guida) 30 L; serbatoio dell'olio idraulico (per l'acc. opzionale) 30 L; serbatoio del liquido di raffreddamento 30 L Dimensioni della macchina (L x P x A): 5200 x 3900 x 2540 mm Peso netto: 11000 kg Altezza centrale (dal pavimento alla punta centrale): 1250 mm Caratteristiche / Specifiche tecniche

• Modello: X-35100P
• Tavolo basculante: Ø350 mm
• Distanza tra i centri: 1200 mm
• Diametro di rettifica max. Diametro di rettifica: Ø350 mm
• Diametro massimo di rettifica: 1050 mm
• Lunghezza massima di rettifica: 1050 mm
• Lunghezza massima di rettifica: 1050 mm
. Lunghezza di rettifica: 1050 mm
• Max. Carico massimo tra i centri: 150 kg
• Altezza del centro (dalla tavola alla punta del centro): 135 mm
• Dimensioni della mola: Ø610 x 50 x Ø254 mm
• Potenza mandrino mola: 11 kW
• Mandrino testa di lavoro: 1.8 kW (servo)
• Corsa asse X: 270 mm (rapido 6000 mm/min)
• Corsa asse Z: 1380 mm (rapido 6000 mm/min)
• Dimensioni macchina (LxPxH): 5200 x 3900 x 2540 mm
• Peso netto: 11000 kg
