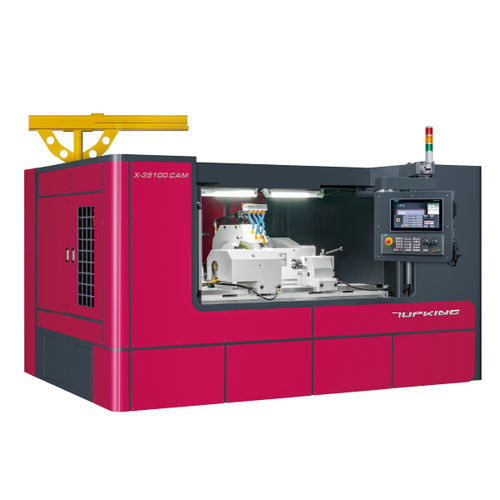

Rettificatrice cilindrica X-35100CAM

per alberoper pezzi da lavorareorizzontale

INTRODUZIONE
La serie X-CAM di TOPKING è progettata per la rettifica di componenti eccentrici e non circolari quali alberi a camme, alberi motore e punzoni poligonali. Indicata per il settore automotive, automazione e stampi. Integra il controllo SIEMENS SINUMERIK ONE con l'interfaccia grafica TOPKING per semplificare la configurazione dei parametri e garantire precisione elevata.

CAPACITÀ

• Swivel Over Table: Ø370 mm
• Distanza tra punte: 1000 mm
• Diametro max di rettifica: Ø350 mm
• Lunghezza max di rettifica: 1000 mm
• Carico max tra punte: 150 kg

CARATTERISTICHE DELLA MACCHINA
SISTEMA OPERATIVO USER-FRIENDLY
Dotata di SIEMENS SINUMERIK ONE e interfaccia conversazionale grafica TOPKING. Programmazione grafica CAD/CAM opzionale per cicli di rettifica personalizzati.

BASE MACCHINA RIGIDA
Base in ghisa Meehanite con trattamento di ricottura e invecchiamento. Guide sottoposte a tempra ad alta frequenza e rettifica di precisione. Guide piatte 1V1 e sede scorrevole rinforzata per rigidità e stabilità.

TAVOLO DI LAVORO
Tavolo fissato permanentemente alla macchina. Layout a slitta incrociata che riduce le corse e migliora la velocità e la stabilità di posizionamento.

PROGETTAZIONE CROSS-SLIDER E GUIDA ASSI
Assi X e Z in configurazione cross-slide; la testa mola si muove sull'asse Z per ridurre l'ingombro. L'asse X utilizza supporto box-way per sopportare le forze di rettifica e guida piatta 1V1 con protezione dall'usura.

AZIONAMENTO ASSE X CON MOTORE LINEARE
L'asse X è direttamente azionato da un motore lineare per eliminare il gioco. Controllo in anello chiuso con scala lineare; velocità massima fino a 15000 mm/min. Costruzione del motore lineare che riduce l'usura per maggiore durata ed efficienza energetica.

COSTRUZIONE DELLA TESTA MOLA
Mandrino di rettifica con cuscinetti di precisione. Mandrino G.W. in SNCM-220 con normalizzazione, tempra, rinvenimento, cementazione e trattamento criogenico, poi rettificato con precisione e lucidato. Durezza superficiale > HRC62 per prestazioni stabili e resistenza all'usura.

TESTA DI LAVORO - CONTROLLO ANGOLARE PRECISO ASSE C
Mandrino di lavoro con motore a trasmissione diretta e encoder angolare ad alta risoluzione. Tolleranza angolare ±0,2” adatta per rettifica eccentrica, alberi a camme, alberi motore e punzoni poligonali. Micro-regolazione disponibile per correzione del cono.

CONO DI CENTRATURA A REGOLAZIONE FINE
Lubrificazione automatica in bagno d'olio per il cono con indicatore di livello. Il cono consente la correzione del cono nella rettifica tra punte.

DRESSAGGIO RUOTA
Diverse opzioni di dispositivi di dressaggio e interfaccia grafica per impostazioni. Opzione rullino diamantato disponibile.

GRU A BRACCIO PER RUOTE
Gru a braccio standard per carico/scarico della mola, base montata sulla macchina e coperta da protezione anti-schizzi.

SPECIFICHE

• Modello: X-35100CAM
• Marca: TOPKING
• Dimensione mola: Ø610 × 50 × Ø304,8 mm; Velocità lineare: 45 m/s
• Asse X: Corsa max 300 mm; Avanzamento rapido 20000 mm/min; Impostazione min 0,001 mm
• Asse Z: Corsa max 1350 mm; Avanzamento rapido 10000 mm/min; Impostazione min 0,001 mm
• Motore mandrino mola: 11 kW (induzione)
• Motore mandrino pezzo: 60,7 Nm (trasmissione diretta)
• Dimensioni macchina (L×P×A): 3900 × 3200 × 2540 mm; Peso: 9000 kg

ACCESSORI STANDARD

• Controllo CNC SIEMENS SINUMERIK ONE
• Mola e flangia; inverter per mola
• Portautensile diamantato (montato su tavolo)
• Gru per mola; sistema di raffreddamento per servo mandrino
• Contropunte con inserti in carburo (2 pz); cono a microregolazione
• Motore lineare e scala lineare per asse X; scala rotante per asse C
• Programmazione grafica CAD-CAM; quadro elettrico
• Protezione anti-schizzi completamente chiusa; sistemi di lubrificazione e raffreddamento; separatore nebbia d'olio
• Lampada di lavoro; strumenti (sotto-piastra di livellamento) e cassetta degli attrezzi

ACCESSORI OPZIONALI

• Bussole di trasmissione con bloccaggio a camma
• Supporti pezzo (set da 2)
• Steady rest a 2 punti
• Mandrino scroll 3 griffe regolabile
• Mandrino scroll 4 griffe regolabile
• Dispositivo di dressaggio a rullo diamantato (flangia mandrino)
• Dispositivo di dressaggio a rullo diamantato (montato su cono)
• Cono idraulico
• Banco di equilibratura e albero per mola
• Equilibratore automatico per mola
• Ruote e flange di ricambio
• Sonda di contatto; controllo gap
• Attrezzature di bloccaggio personalizzate; separatore magnetico per refrigerante; filtro carta
