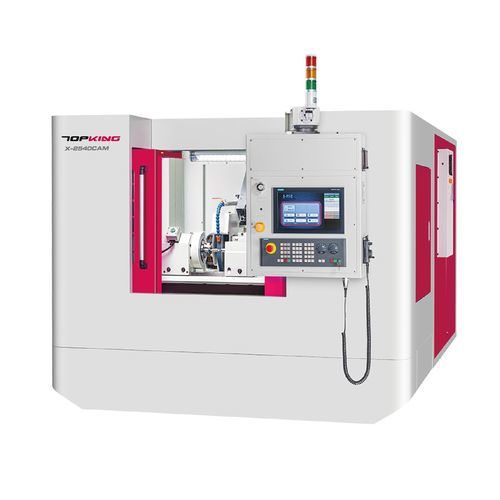

Rettificatrice cilindrica X-2540CAM

per albero a cammeper pezzi da lavorareorizzontale

INTRODUZIONE La TOPKING X-2540CAM è una rettificatrice non circolare CNC progettata per la rettifica di contorni controllata da CAM in condizioni di spazio limitato. La macchina adotta una struttura a slitte incrociate combinata con azionamenti a motore lineare e sistemi di azionamento diretto, che consentono di azzerare il gioco meccanico e di ottenere un'elevata risposta dinamica durante l'interpolazione non circolare. La precisa sincronizzazione dell'asse C-X supporta la generazione di contorni stabili per i profili non circolari. Adatta alla rettifica di punzoni poligonali, piccoli alberi a camme, perni eccentrici e componenti medicali di precisione, dove sono richieste accuratezza e ripetibilità costanti a livello di μm. CAPACITÀ Tavola girevole: Ø270 mm Distanza tra i centri: 400 mm Max. Diametro di rettifica: Ø250 mm Max. Lunghezza di macinazione: 400 mm CARATTERISTICHE DELLA MACCHINA

• SISTEMA OPERATIVO FACILE PER L'UTENTE: Dotato di sistema di controllo SIEMENS SINUMERIK ONE. Interfaccia grafica TOPKING integrata che include applicazioni di rettifica di alberi a gomito e a camme. Software CAD/CAM opzionale per la programmazione grafica e la grafica di rettifica personalizzata.
• BASO MACCHINARIGIDA: Base in ghisa Meehanite ad alta rigidità con trattamento di ricottura/invecchiamento; guide di scorrimento trattate con tempra ad alta frequenza e rettifica di precisione per una costruzione priva di deformazioni e resistente all'usura.
• TAVOLO DI LAVORO: Design a slitte incrociate permanentemente imbullonate per ridurre la corsa, migliorando la velocità di lavoro e la stabilità di precisione.
• Design a slitte incrociate e guida degli assi: assi X e C come slitte incrociate per ridurre lo spazio della macchina. Asse X azionato da motore lineare con guide lineari e scala lineare ad alta risoluzione per una ripetibilità stabile. Due assi protetti da coperture telescopiche chiuse.
• ASSO AZIONATO DA MOTORE LINEARE: Motore lineare ad azionamento diretto sull'asse X per l'assenza di gioco e il controllo preciso della posizione; controllo ad anello chiuso con scala lineare; velocità di movimento fino a 15000 mm/min; il design del motore lineare riduce l'usura e aumenta l'efficienza.
• Costruzione della testa del mandrino: mandrino incorporato per la mola con sede della testa della mola leggera per ridurre la risonanza; il mandrino incorporato monitora la temperatura per evitare la deformazione termica; rotazione ad alta velocità con accelerazione/decelerazione rapida e migliore efficienza energetica.
• Mandrino della testa di lavoro: Mandrino di lavoro con motore ad azionamento diretto ed encoder angolare di precisione; alta risoluzione angolare ±0,2"; supporta la microregolazione per la correzione del cono.
• Mandrino di regolazione fine: Lubrificazione automatica a bagno d'olio e indicatore di livello dell'olio; consente la correzione del cono in modalità di rettifica fissa dei centri.

SPECIFICHE Capacità: Tavola basculante - Ø270 mm; distanza tra i centri - 400 mm; diametro di rettifica max. Diametro di rettifica - Ø250 mm; Lunghezza massima di rettifica - 400 mm. Lunghezza di rettifica - 400 mm; Carico massimo sopportato tra i centri - 15 mm. Carico massimo tra i centri - 15 kg; Altezza centro (dalla tavola alla punta centrale) - 135 mm. Mola: Dimensioni (D.O. x larghezza x D.I.) - Ø405 x 50 x Ø127 mm; Velocità lineare - 45 m/sec. Piano di lavoro: Angolo di rotazione - -1° ~ +8°. Testa di lavoro: Angolo girevole - Tipo fisso; Punta centrale - MT. No. 3; Velocità del mandrino - 10 ~ 300 giri/min; Carico massimo del mandrino (portautensili incluso). Carico del mandrino (portautensili incluso) - 5 kg (lunghezza massima: 100 mm). Contropunta: Centratore - MT. No. 3; spostamento del centro - tipo manuale; corsa della contropunta - 25 mm; corsa del cilindro - ±30 μm; cilindricità con microregolazione - ±0,03 mm. Corsa asse X: Corsa max. 300 mm; velocità di avanzamento rapido - 20000 mm/min; velocità di avanzamento automatico - 6000 mm/min. Velocità di avanzamento - 6000 mm/min; Impostazione di avanzamento min. Impostazione avanzamento - 0,001 mm. Corsa asse Z: Corsa max. 580 mm; velocità di avanzamento rapido - 10000 mm/min; velocità di avanzamento automatico - 6000 mm/min. Velocità di avanzamento - 6000 mm/min; Impostazione minima di avanzamento - 0,001 mm. Impostazione avanzamento - 0,001 mm. Motori di azionamento: Mandrino della mola - 11,4 kW (motore incorporato); Mandrino della testa di lavoro - 22,3 Nm (motore a trasmissione diretta); asse X di avanzamento della testa di mola - 1750 N (motore lineare); asse Z di avanzamento della tavola (servomotore) - 2,29 kW; pompa dell'olio idraulico - 0,37 kW; pompa del refrigerante - 0,37 kW. Capacità dei serbatoi: Serbatoio olio di lubrificazione 1 - 18 L; serbatoio olio idraulico - 18 L; serbatoio liquido di raffreddamento - 107 L. Macchina: Dimensioni - 2300 x 2210 x 1960 mm; Peso macchina - 4300 kg; Altezza centro (dal pavimento alla punta centrale) - 1110 mm. ACCESSORI STANDARD

• Controllore CNC (SIEMENS SINUMERIK ONE) x 1 set
• Mola e flangia x 1 set
• Inverter mola x 1 set
• Portautensili a diamante (tipo montato sul mandrino della testa di lavoro) x 1 set
• Sistema di raffreddamento per servo mandrino di lavoro x 1 set
• Sistema di raffreddamento per servo mandrino di lavoro x 1 set
mandrino x 1 set
• Centri di lavoro con punta in carburo (2 pz/set) x 1 set
• Microregolazione della contropunta x 1 set
• Motore lineare per asse X x 1 set
• Motore lineare per asse X x 1 set
• Motore lineare per asse X x 1 setx 1 set
• Scala lineare per l'asse X x 1 set
• Scala rotante per l'asse C x 1 set
• Programmazione grafica del software CAD-CAM x 1 set
• Microregolazione della contropunta x 1 setCAM Programmazione grafica x 1 set
• Sistema elettrico x 1 set
• Protezione antispruzzo completamente chiusa x 1 set
• Sistema di lubrificazione x 1 set
• Sistema di raffreddamento x 1 set
• Raccoglitore di nebbia d'olio x 1 set
• Lampada di lavoro x 1 set
• Attrezzi (cuscinetto di livellamento) e cassetta degli attrezzi x 1 set

ACCESSORI OPZIONALI

• Cani di guida con bloccaggio a camme
• Porta-lavoro (2 pezzi/set)
• Poggio fisso a 2 punti
• Mandrino a 3 griffe regolabile
• Mandrino a 4 griffe regolabile
• Dispositivo di ravvivatura a rulli diamantati (collegato a flangia)
• Dispositivo di ravvivatura a rulli diamantati (collegato a flangia)
• Sistema di ravvivatura a rulli diamantati (collegato a flangia)
• Dispositivo di ravvivatura a rulli diamantati (montato sulla contropunta)
• Punta a cilindro d'aria
• Supporto e perno di equilibratura delle ruote
• Equilibratore automatico di ruote per rettifica
• . Equilibratrice per mole
• Flangia di ricambio per mola e ruota
• Manometro a sonda tattile
• Controllo del gap
• Gru a braccio per il carico/scarico di G.W.
• Fissaggio di azionamento del pezzo personalizzato
• Separatore magnetico del refrigerante
• Filtro in carta

Caratteristiche/specifiche tecniche

• Tavolo basculante: Ø270 mm
• Distanza tra i centri: 400 mm
• Diametro massimo di rettifica. Diametro di rettifica: Ø250 mm
• Diametro massimo di rettifica: 400 mm
• Lunghezza massima di rettifica: 400 mm
• Lunghezza massima di rettifica: 400 mm
. Lunghezza di rettifica: 400 mm
• Carico max. Carico massimo tra i centri: 15 kg
• Altezza del centro (dal tavolo alla punta del centro): 135 mm
• Dimensioni della mola: Ø405 x 50 x Ø127 mm
• Velocità lineare della mola: 45 m/sec
• Angolo di rotazione del piano di lavoro: -1° ~ +8°
• Velocità del mandrino della testa di lavoro: 10 ~ 300 giri/min
• Carico massimo del mandrino della testa di lavoro (portautensili): 5 kg (lunghezza massima 100 mm)
• Corsa della contropunta: 25 mm
• Corsa del cilindro: ±30 μm
• Cilindricità con microregolazione: ±0,03 mm
• Corsa massima asse X: 300 mm; Avanzamento rapido: 20000 mm/min; Avanzamento automatico: 6000 mm/min; Impostazione minima: 0.001 mm
• Asse Z Corsa massima: 580 mm; Velocità di avanzamento rapido: 10000 mm/min; Avanzamento automatico: 6000 mm/min; impostazione minima: 0.001 mm
• Potenza del mandrino della mola: 11,4 kW (incorporato)
• Coppia del mandrino della testa di lavoro: 22,3 Nm (azionamento diretto)
• Forza dell'asse X dell'avanzamento della testa di lavoro: 1750 N (motore lineare)
• Motore dell'asse Z dell'avanzamento del piano: 2.29 kW (servo)
• Pompa dell'olio idraulico: 0,37 kW; Pompa del liquido di raffreddamento: 0,37 kW
• Serbatoio dell'olio di lubrificazione: 18 L; Serbatoio del liquido di raffreddamento: 107 L
• Dimensioni della macchina: 2300 x 2210 x 1960 mm
• Peso della macchina: 4300 kg
• Altezza del centro (dal pavimento alla punta centrale): 1110 mm
