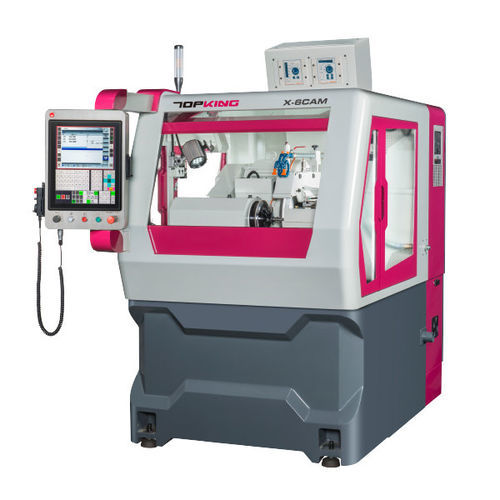

Rettificatrice cilindrica X-6CAM

per albero a cammeper pezzi piccoliorizzontale

INTRODUZIONE TOPKING X-6CAM è la nostra smerigliatrice non circolare CNC più compatta, progettata per ottenere la massima efficienza in termini di spazio. Integrando la tecnologia del motore lineare e dell'azionamento diretto in una struttura a slitte incrociate, offre una precisione senza gioco e di livello μm per la rettifica CAM più impegnativa. La sincronizzazione superiore dell'asse C-X è ideale per punzoni poligonali, piccoli alberi a camme, perni eccentrici e componenti medicali. La X-6CAM produce pezzi non rotondi di alta qualità anche in ambienti con limiti di spazio, aiutandovi a ottenere facilmente ordini di precisione ad alto margine. CAPACITÀ

• Tavolo girevole: Ø230 mm
• Distanza tra i centri: 200 mm
• Diametro di rettifica max. Diametro di rettifica: Ø200 mm
• Lunghezza massima di rettifica: 150 mm
• Lunghezza massima di rettifica: 150 mm
. Lunghezza di rettifica: 150 mm

CARATTERISTICHE DELLA MACCHINA Sistema operativo di facile utilizzo Dotata di sistema di controllo SIEMENS SINUMERIK ONE. L'ultima interfaccia grafica di TOPKING include applicazioni per la rettifica di alberi a gomito e a camme. Funziona con il software CAD/CAM (opzionale) per la programmazione grafica di profili di rettifica personalizzati, fornendo un ambiente operativo flessibile e umanizzato. Basamento macchina rigido Base macchina in granito artificiale per eccellenti caratteristiche di smorzamento e un comportamento termico favorevole. La macchina occupa un'area di montaggio ridotta per un uso efficiente dello spazio a terra. TAVOLO DI LAVORO Il tavolo da lavoro è fissato in modo permanente alla macchina. Il design della slitta trasversale riduce la corsa per migliorare la velocità di lavoro e la stabilità della precisione. Design a slitte incrociate e guida degli assi Gli assi X e Z sono progettati come slitte incrociate per ridurre l'ingombro della macchina. L'asse X è azionato direttamente da un motore lineare combinato con guide lineari e dotato di serie di una riga lineare ad alta risoluzione, che garantisce ripetibilità e precisione stabili. Due assi sono coperti da coperture telescopiche chiuse per proteggere la struttura di trasmissione dai detriti di rettifica e dal refrigerante. ASSE X AZIONATO DA MOTORE LINEARE L'asse X è azionato direttamente da un motore lineare senza gioco per un controllo preciso della posizione. La struttura a slitta incrociata con motore lineare di precisione ad alta velocità e scala lineare di controllo ad anello chiuso sull'asse X garantisce un funzionamento fluido in sincronia con l'asse C. La velocità di movimento può raggiungere i 15000 mm/min. I motori lineari sono costituiti da bobine e magneti permanenti per garantire un basso attrito, una maggiore durata, un risparmio energetico e una maggiore efficienza. Costruzione della mola Mandrino incorporato per la mola. Il design leggero della sede della testa della mola riduce le risonanze, stabilizza il processo di rettifica e migliora la precisione. Il mandrino incorporato monitora le temperature per proteggere dalle deformazioni termiche, supporta la rotazione ad alta velocità con accelerazione/decelerazione rapida per la rettifica di contorni complessi e offre un consumo energetico inferiore ed emissioni ridotte. MANDRINO DI LAVORO Mandrino di lavoro dotato di motore ad azionamento diretto e di encoder angolare di precisione. Controllo della tolleranza ad alta risoluzione angolare ±0,2". Controllo preciso dell'angolo adatto a parti eccentriche, alberi a camme, alberi a gomito e rettifica di punzoni poligonali. Microregolazione disponibile per la correzione della conicità. Regolazione fine dell'albero a gomito Sistema di lubrificazione automatica a bagno d'olio della contropunta per mantenere un'elevata precisione. Indicatore del livello dell'olio per controlli rapidi. Consente la correzione della conicità nella rettifica a centri fissi. AUTO. PORTA SCORREVOLE ALZABILE Comoda porta scorrevole ad apertura automatica per ridurre il lavoro manuale e aumentare la comodità. ACCESSORI STANDARD

• Controllore CNC (marca: SIEMENS SINUMERIK ONE) x 1 set
• Mola e flangia x 1 set
• Invertitore della mola x 1 set
• Portautensili a diamante (tipo montato sulla contropunta) x 1 set
• Centri di lavoro con punta in carburo (2 pezzi/set) x 1 set
• Microregolazione della contropunta x 1 set
• Motore lineare per l'asse Xx 1 set
• Scala lineare per asse X x 1 set
• Scala rotante per asse C x 1 set
• Scala rotante per asse C x 1 set
• Scala rotante per asse C x 1 setx 1 set
• Programmazione grafica software CAD-CAMCAM Programmazione grafica x 1 set
• Sistema elettrico x 1 set
• Protezione antispruzzo completamente chiusa x 1 set
• Sistema di lubrificazione x 1 set
• Sistema di raffreddamento x 1 set
• Raccoglitore di nebbia d'olio x 1 set
• Lampada di lavoro x 1 set
• Attrezzi (cuscinetto di livellamento) e cassetta degli attrezzi x 1 set
• Basamento macchina in granito artificiale x 1

ACCESSORI OPZIONALI

• Cani di guida con bloccaggio a camme
• Porta-lavoro (2 pezzi/set)
• Poggio fisso a 2 punti
• Mandrino a 3 griffe regolabile
• Mandrino a 4 griffe regolabile
• Mandrino a 3 griffe regolabile
• Mandrino a 3 griffe regolabile
• Mandrino a 4 griffe
regolabile a 4 griffe
• Dispositivo di ravvivatura a rulli diamantati (collegamento con la testa di lavoro tramite flangia)
• Dispositivo di ravvivatura a rulli diamantati (tipo montato sulla contropunta)
• Punta a cilindro d'aria
• Supporto e perno di equilibratura delle ruote
• Equilibratore automatico di ruote
• . Equilibratore mola
• Mola di ricambio e flangia
• Misuratore a sonda tattile
• Gru a braccio per carico/scarico G.W.
• Controllo della distanza
• Fissaggio di azionamento del pezzo personalizzato
• Separatore magnetico del refrigerante
• Filtro di carta

Caratteristiche/specifiche tecniche

• Capacità - Tavolo ribaltabile: Ø230 mm
• Capacità - Distanza tra i centri: 200 mm
• Capacità - Diametro di rettifica max. Diametro di rettifica: Ø200 mm
• Capacità - Max. Lunghezza di rettifica: 150 mm
• Carico max. Carico massimo tra i centri: 5 kg
• Altezza del centro (dal tavolo alla punta del centro): 125 mm
• Mola - Dimensioni (D.O. x larghezza x D.I.): Ø510 x 50 x Ø127 mm
• Mola - Velocità lineare: 45 m/sec
• Tavolo di lavoro - Angolo di rotazione: Tipo fisso
• Testa di lavoro - Angolo di rotazione: Tipo fisso
• Testa di lavoro - Centratore: MT. No. 3
• Testa di lavoro - Velocità del mandrino: 10 ~ 300 giri/min
• Testa di lavoro - Carico massimo del mandrino (portautensili incluso) Carico del mandrino (portautensili incluso): 5 kg (lunghezza massima: 100 mm)
• Testata posteriore - Punta centrale: MT. No. 3
• Contropunta - Spostamento centrale: Tipo manuale
• Contropunta - Corsa della contropunta: 25 mm
• Contropunta - Corsa del cilindro: ±30 μm
• Contropunta - Cilindricità con microregolazione: ±0,03 mm
• Corsa asse X - Corsa max. Corsa: 210 mm
• Corsa dell'asse X - Velocità di avanzamento rapido: 20000 mm/min
• Corsa dell'asse X - Velocità di avanzamento auto. Velocità di avanzamento: 6000 mm/min
• Corsa asse X - Impostazione avanzamento min. Impostazione avanzamento: 0. Corsa: 260 mm
• Corsa dell'asse Z - Velocità di avanzamento rapido: 10000 mm/Min
• Corsa dell'asse Z - Velocità di avanzamento auto. Velocità di avanzamento: 6000 mm/min
• Corsa dell'asse Z - Impostazione avanzamento min. Impostazione avanzamento: 0.001 mm
• Motori di azionamento - Mandrino mola: 11.4 kW (motore incorporato)
• Motori di azionamento - Mandrino testa di lavoro: 22,3 Nm (motore a trasmissione diretta)
• Motori di azionamento - Avanzamento testa di mola asse X: 610 N (motore lineare)
• Motori di azionamento - Avanzamento tavola asse Z (servomotore): 2.29 kW (servomotore)
• Pompa olio di lubrificazione: NULLA
• Pompa dell'olio idraulico: 0,37 kW
• Pompa del liquido di raffreddamento: 0.18 kW
• Capacità serbatoio - Serbatoio olio lubrificante 1: 18 L
• Capacità serbatoio - Serbatoio olio lubrificante 2: P-107
• Capacità serbatoio - Serbatoio olio idraulico: 18 L
• Capacità serbatoio - Serbatoio liquido di raffreddamento: 107 L
• Macchina - Dimensioni: 1600 x 2120 x 1800 mm
• Macchina - Peso: 4300 kg
• Macchina - Altezza centrale (dal pavimento alla punta centrale): 1150 mm
• Nota: Le specifiche & dimensioni citate sono soggette a modifiche senza preavviso.
