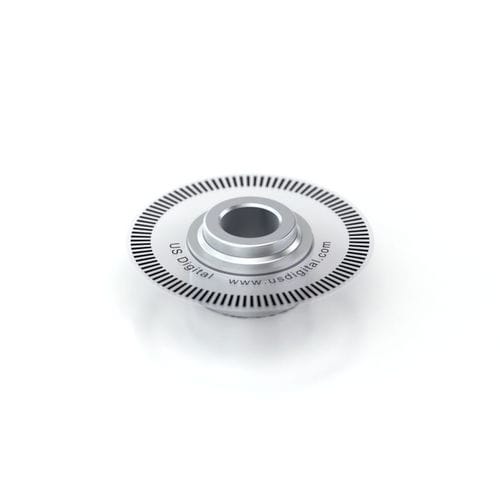

Disco codificatore ottico HUBDISK-1

in Mylar

disco da 1 pollice con mozzo Descrizione del prodotto US Digital offre un'ampia gamma di gruppi HubDisk standard (disco encoder ottico collegato a un mozzo in alluminio) per facilitare il montaggio su un albero. I dischi dell'encoder possono anche essere ordinati come articoli a sé stanti. I dischi dell'encoder rotativo sono realizzati con film di poliestere Mylar di 0,007 pollici di spessore e il materiale consente un intervallo di temperatura da -40°C a 100°C. Il disco sul gruppo HubDisk viene collegato con il lato dell'emulsione rivolto verso l'alto quando il testo del disco viene letto a destra. HUBDISK-1 è costituito da un mozzo in alluminio lavorato con precisione e fissato a un disco encoder ottico di 1 pollice di diametro (DISK-1). Per fissare il mozzo all'albero si utilizza una vite di fermo. Il gruppo HubDisk è disponibile con fori di dimensioni comprese tra 2 e 10 mm. Tutti i fori del gruppo HubDisk rispettano una tolleranza molto stretta definita dal bollettino tecnico US Digital, Shaft and Bore Tolerances TB1001.
