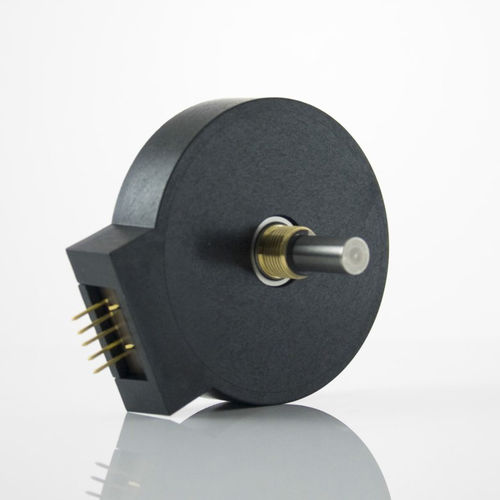

Encoder rotativo incrementale S2

otticoad albero pienosenza contatto

uscite a 2 canali in quadratura, onda quadra TTL opzione indice del 3° canale Ampia temperatura di funzionamento Descrizione del prodotto L'encoder ottico per alberi ad alta risoluzione della serie S2 è un convertitore rotativo-digitale senza contatto. Utile per il feedback di posizione o per l'interfaccia manuale, l'encoder converte in tempo reale l'angolo, la velocità e la direzione dell'albero in uscite in quadratura compatibili con TTL, con o senza indice. Funziona da un singolo . L'S2 è il nostro encoder ottico per alberi con cuscinetti a sfera di prima generazione ed è disponibile per i clienti che l'hanno progettato nei loro prodotti; tuttavia, per i nuovi progetti è consigliato l'S6 al posto dell'S2. L'S2 è progettato per pilotare cavi lunghi fino a 3 metri. Per cavi di lunghezza superiore, si consiglia di aggiungere un driver di linea differenziale PC4/PC5. Sono disponibili tre versioni di coppia dell'albero: La versione con coppia predefinita ha una boccola a manicotto progettata per fornire la coppia e la sensazione ideale per le applicazioni di interfaccia umana sul pannello frontale. La versione con cuscinetti a sfera utilizza cuscinetti a sfera di precisione miniaturizzati, adatti per applicazioni ad alta velocità e a coppia ultrabassa. L'opzione a bassa resistenza statica ha una boccola a manicotto che non aggiunge intenzionalmente coppia per applicazioni a basso numero di giri in cui è accettabile una piccola quantità di coppia. Il collegamento all'encoder della serie S2 avviene tramite un connettore standard a 5 pin. I connettori di accoppiamento sono disponibili presso US Digital con diverse opzioni e lunghezze di cavo.
