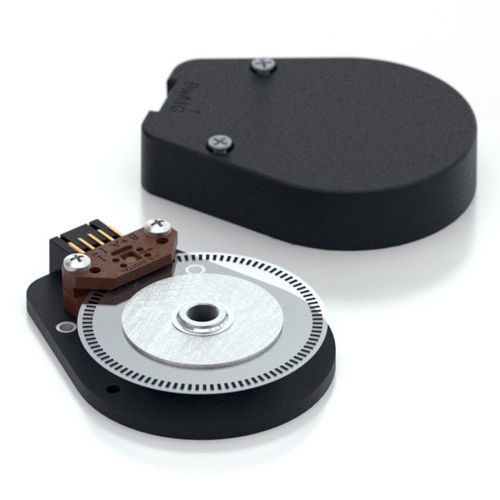

Encoder rotativo incrementale E6

otticomeccanicodigitale

Montaggio e smontaggio rapido e semplice Robusto alloggiamento a vite Connettore con chiusura positiva Accetta un gioco assiale dell'albero di 0,010 pollici 2 canali di uscita in quadratura TTL a onda quadra Indice opzionale (3° canale) Si adatta a diametri dell'albero da 2 mm a 1 pollice. Descrizione del prodotto L'encoder rotativo della serie E6 è dotato di un robusto involucro in polimero riempito di vetro che utilizza un connettore a scatto a 5 o 10 pin. Questo encoder ottico incrementale è progettato per essere facilmente montato e smontato da un albero esistente per fornire informazioni di feedback digitali. I componenti interni sono costituiti da un disco in mylar montato su un mozzo in alluminio lavorato con precisione e da un modulo encoder. Il modulo contiene una sorgente luminosa a stato solido altamente collimata e un sensore monolitico phased array, che insieme forniscono un sistema estremamente tollerante ai disallineamenti meccanici. La versione con uscita single-ended (opzione S) è tipicamente utilizzata con cavi di lunghezza pari o inferiore a 3 metri. Per cavi di lunghezza superiore, si consiglia la versione con uscita differenziale (opzione D). Il fissaggio della base a una superficie può essere realizzato utilizzando diverse opzioni di viti a macchina. L'uso di uno strumento di centraggio assicura il posizionamento della base rispetto alla linea centrale dell'albero. Il coperchio è fissato saldamente alla base con due viti a testa piatta da 4-40, in modo da fornire una protezione resiliente ai componenti interni. Il collegamento sicuro all'encoder della serie E6 avviene tramite un connettore a scatto a 5 pin (versioni single-ended) o a 10 pin (versioni differenziali). I connettori di accoppiamento sono disponibili presso US Digital con diverse opzioni e lunghezze di cavo.
