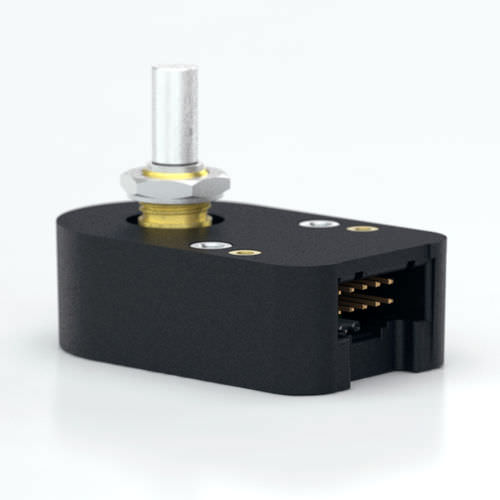

Encoder rotativo incrementale S5

otticoad albero pienosenza contatto

Dimensioni ridotte Uscita differenziale/line-driver opzionale Connettore a scatto positivo uscite a 2 canali in quadratura e onda quadra TTL opzione indice del 3° canale Ampia temperatura di funzionamento Descrizione del prodotto Limitazione delle sostanze pericolose L'encoder ottico per alberi della serie S5 è un convertitore rotativo-digitale senza contatto. Utile per il feedback di posizione o per l'interfaccia manuale, l'encoder converte l'angolo, la velocità e la direzione dell'albero in tempo reale in uscite in quadratura compatibili con TTL, con o senza indice. Funziona da un singolo . Sono disponibili tre versioni di coppia dell'albero. La versione con coppia standard è dotata di una boccola a manicotto progettata per fornire una coppia e una sensibilità ideali per le applicazioni con interfaccia umana sul pannello frontale. L'opzione senza coppia aggiunta ha una boccola che non aggiunge intenzionalmente coppia per le applicazioni a basso numero di giri in cui una piccola quantità di coppia è accettabile. La versione con cuscinetti a sfera utilizza cuscinetti a sfera di precisione miniaturizzati, adatti per applicazioni ad alta velocità e a coppia ultrabassa. Il collegamento sicuro all'encoder della serie S5 avviene tramite un connettore a scatto a 5 pin (versione single-ended) o a 10 pin (versione differenziale) (venduto separatamente). I connettori di accoppiamento sono disponibili presso US Digital con diverse opzioni e lunghezze di cavo. Il driver di linea differenziale interno (26C31) può inviare e inviare 20 mA a livelli TTL per le versioni differenziali. Il ricevitore consigliato è il 26C32, standard del settore. La massima immunità ai disturbi si ottiene quando il ricevitore differenziale è terminato con una resistenza da 150 Ω in serie con un condensatore da 0,0047 μF posto su ogni coppia differenziale.
