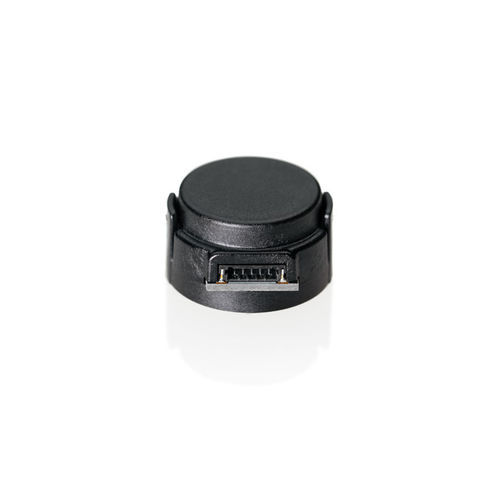

Encoder rotativo incrementale E16

otticodigitale5 V DC

Mozzo a pressione - design della pinza a molla Descrizione del prodotto Il micro encoder ottico E16 da 16 mm è progettato per fornire segnali digitali di quadratura A, B e Indice per applicazioni ad alto volume e in spazi ristretti. L'E16 utilizza un innovativo disco encoder push-on che accetta diametri dell'albero di 1,5 e 2 mm. L'E16 è progettato per essere un micro-encoder ottico installabile una sola volta; la base è dotata di fori di montaggio per due viti M1,6-0,35, lunghezza 3 mm, su un cerchio di bulloni da 10 mm. Il coperchio dell'encoder si aggancia facilmente alla base ed è contrassegnato con la piedinatura del connettore. L'encoder della serie E16 è collegato mediante un connettore a 5 conduttori, polarizzato, con passo di 0,8 mm (codice Hirose DF52-5P-0,8C). Il cavo di accoppiamento (vedere la pagina web Cavi) non è incluso ed è disponibile separatamente. Nota: a causa del design dell'E16, se ne consiglia l'uso come installazione unica.
