Encoder rotativo incrementale H6

otticodigitaleLine Driver

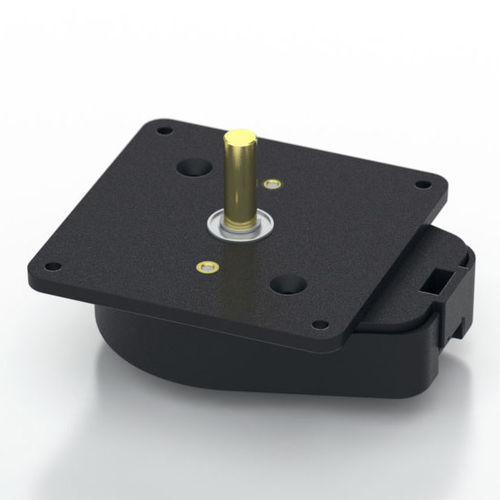

Tracce opzionali con cuscinetti a sfera uscite a 2 canali in quadratura e onda quadra TTL opzione indice a 3 canali disponibile su alcune risoluzioni Ampia temperatura di funzionamento Descrizione del prodotto L'encoder ottico per alberi con cuscinetti a sfera della serie H6 ha un involucro in plastica stampata e riempito di vetro, che utilizza un connettore a scatto a 5 o 10 pin. Questo convertitore rotativo-digitale senza contatto è progettato per fornire informazioni di feedback digitali. L'H6 è completamente assemblato con un albero in ottone, due cuscinetti a sfera da 1/4" ID e 1/2" OD e una piastra di montaggio. OD e una piastra di montaggio. La piastra di montaggio è dotata di 4 fori di montaggio per viti di dimensioni comprese tra 2 e 4 mm. Il collegamento sicuro all'encoder della serie H6 avviene tramite un connettore a scatto a 5 pin (versioni single-ended) o a 10 pin (versioni differenziali) (venduto separatamente). I connettori di accoppiamento sono disponibili presso US Digital con diverse opzioni e lunghezze di cavo. Il driver di linea differenziale interno (26C31) può inviare e inviare 20 mA a livelli TTL per le versioni differenziali. Il ricevitore consigliato è il 26C32, standard del settore. La massima immunità ai disturbi si ottiene quando il ricevitore differenziale è terminato con una resistenza da 150 Ω in serie con un condensatore da 0,0047 μF posto su ogni coppia differenziale. Il condensatore consente di risparmiare energia; altrimenti, il consumo di energia aumenterebbe di circa 20 mA per coppia o di 60 mA per 3 coppie.
