Encoder rotativo incrementale H3 otticodigitaleLine Driver
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- incrementale
- Tecnologia
- ottico
- Segnale di uscita
- digitale, Line Driver
- Tensione di alimentazione
- 5 V DC
- Materiale
- in ottone
- Livello di protezione
- standard
- Altre caratteristiche
- 2 canali
- Risoluzione encoder incrementali (impulsi/giro)
Min.: 256 unit
Max.: 40.000 unit
- Velocità di rotazione
10.000 rpm
(62.832 rad.min-1)- Temperatura di processo
Min.: -40 °C
(-40 °F)Max.: 100 °C
(212 °F)
Descrizione
Tracce opzionali con cuscinetti a sfera
uscite a 2 canali in quadratura e onda quadra TTL
opzione indice a 3 canali disponibile su alcune risoluzioni
Ampia temperatura di funzionamento
Descrizione del prodotto

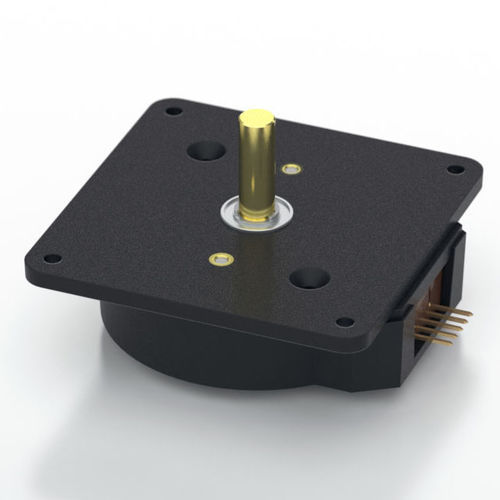

L'encoder ottico per alberi con cuscinetti a sfera della serie H3 è dotato di un involucro in polimero riempito di vetro. Questo convertitore rotativo-digitale senza contatto è progettato per fornire informazioni di feedback digitali. L'H3 è completamente assemblato con un albero in ottone, due cuscinetti a sfera da 1/4" ID e 1/2" OD e una piastra di montaggio. OD e una piastra di montaggio. La piastra di montaggio è dotata di 4 fori di montaggio per viti di dimensioni comprese tra #2 e #4.
L'H3 è progettato per pilotare cavi lunghi fino a 3 metri. Per cavi di lunghezza superiore, si consiglia di aggiungere un driver di linea differenziale PC4/PC5. Il collegamento all'encoder della serie H3 avviene tramite un connettore standard a 5 pin. I connettori di accoppiamento sono disponibili presso US Digital con diverse opzioni e lunghezze di cavo.
---
