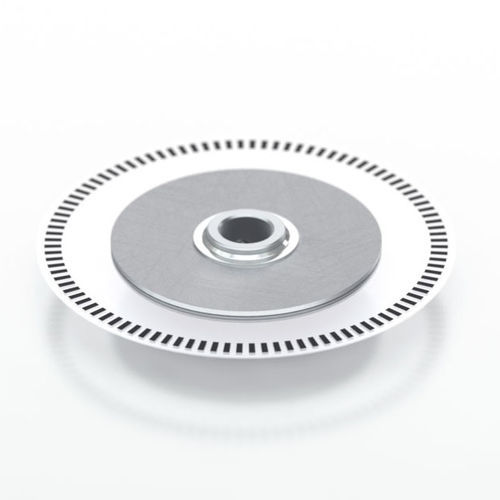

Disco codificatore ottico HUBDISK-2

trasmissivoin Mylar

diametro esterno di 2 pollici Descrizione del prodotto US Digital offre un'ampia gamma di gruppi HubDisk standard (disco encoder ottico collegato a un mozzo in alluminio) per facilitare il montaggio su un albero. I dischi dell'encoder possono anche essere ordinati come articoli a sé stanti. I dischi dell'encoder rotativo sono realizzati con film di poliestere Mylar di 0,007 pollici di spessore e il materiale consente un intervallo di temperatura compreso tra -40°C e 100°C. Il disco sul gruppo HubDisk viene collegato con il lato dell'emulsione rivolto verso l'alto quando il testo del disco viene letto a destra. HUBDISK-2 è costituito da un mozzo in alluminio lavorato con precisione e fissato a un disco encoder ottico di 2 pollici di diametro (DISK-2). Per fissare il mozzo all'albero si utilizzano una o due viti di fermo (a seconda delle dimensioni del foro del mozzo). Il gruppo HubDisk è disponibile con fori di dimensioni comprese tra 2 mm e 1 pollice. Tutti gli alesaggi del gruppo HubDisk rispettano una tolleranza molto stretta definita dal bollettino tecnico US Digital Shaft and Bore Tolerances TB1001.
