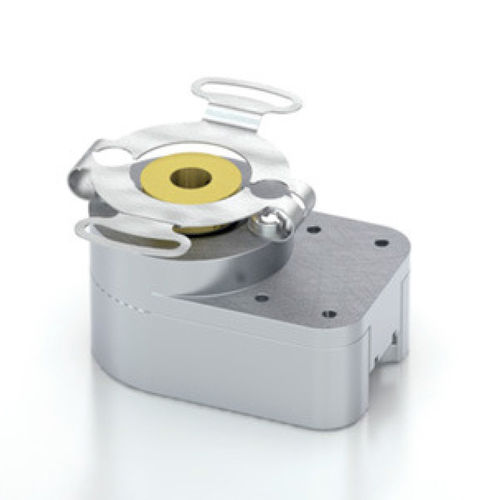

Encoder rotativo incrementale HB5M
otticoad albero cavocon uscita digitale

encoder rotativo incrementale
encoder rotativo incrementale
encoder rotativo incrementale
encoder rotativo incrementale
encoder rotativo incrementale
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
incrementale
Tecnologia
ottico
Costruzione
ad albero cavo
Segnale di uscita
con uscita digitale
Materiale
in alluminio
Livello di protezione
rinforzato
Altre caratteristiche
per applicazioni difficili

Descrizione

L'HB5M è un encoder ottico a foro cavo (albero cavo / a foro passante) con custodia in alluminio lavorato e finitura protettiva anodizzata. L'encoder incrementale ottico incrementale HB5M è progettato per essere facilmente montato su un albero esistente per fornire informazioni di feedback digitale. Le applicazioni tipiche includono il feedback del motore, il controllo di processo, la robotica, le macchine tessili e i controlli degli ascensori. L'encoder HB5M ha un foro cavo che accetta alberi con diametri da 5mm a 8mm di diametro. L'encoder scivola sull'albero e viene bloccato in posizione con due viti di arresto 4-48. Un supporto antirotazione flessibile rende l'encoder più tollerante della rotazione dell'albero rispetto ad un encoder con kit standard. L'HB5M è in grado di sopportare una rotazione dell'albero fino a 0,030" assiale e 0,010" radiale. La fascetta flessibile consente il montaggio di due viti per macchine da 4 a 40 viti su un cerchio di bulloni da 1,812". L'alloggiamento HB5M è dotato di serie di un coperchio chiuso o di un foro opzionale nel corpo per consentire il passaggio completo dell'albero attraverso l'encoder. La versione differenziale ha un driver di linea differenziale interno (26C31) in grado di generare ed affondare 20mA a livelli TTL. Il cavo che si collega a questo encoder deve avere 3 coppie twistate per i canali dati più alimentazione e massa. Il ricevitore consigliato è lo standard industriale 26C32.

---
