Quadratura a due canali con indice opzionale
Sostituzione migliorata della serie HEDS-9000
Alimentazione singola a 5 VDC
Risoluzioni da 32 a 2.500 RCP
Condensatore di disaccoppiamento interno
Uscite sink/source da 8 mA
Descrizione del prodotto

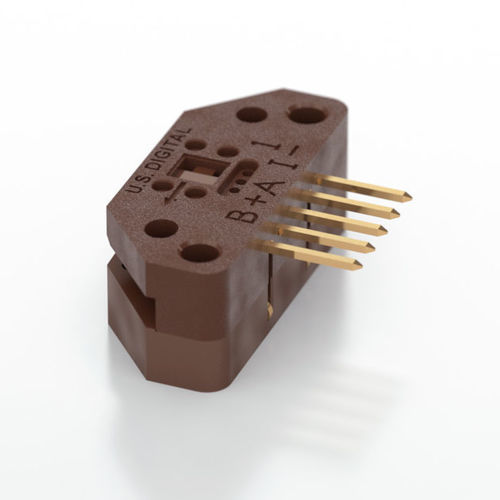

L'EM1 è un modulo encoder ottico trasmissivo progettato per essere un sostituto migliorato del modulo encoder della serie HEDS-9000. Questo modulo è progettato per rilevare la posizione rotativa o lineare quando viene utilizzato insieme a un disco encoder o a una striscia lineare. L'EM1 è costituito da una sorgente LED a lenti e da un circuito integrato monolitico di rilevamento racchiuso in un piccolo contenitore polimerico. L'EM1 utilizza la tecnologia dei rivelatori phased array per fornire prestazioni superiori e tolleranze maggiori rispetto agli encoder tradizionali a maschera di apertura.
L'EM1 fornisce uscite digitali in quadratura A e B con un terzo canale indice di uscita opzionale. Ogni modulo EM1 è specifico per la risoluzione e si adatta alla risoluzione di un disco encoder o di una striscia lineare. Il modulo EM1 supporta ora tutte le risoluzioni standard offerte dal modulo encoder della serie HEDS-9000 e risoluzioni aggiuntive. Il modulo EM1 funziona con una singola alimentazione a 5 V e fornisce uscite single-ended in grado di assorbire e assorbire 8 mA. Il modulo EM1 è dotato di un condensatore di disaccoppiamento interno da 0,1 µF che garantisce una maggiore immunità ai disturbi rispetto ai moduli encoder della serie HEDS-9000.
Per le applicazioni a collettore aperto e a tensione più elevata, aggiungere il driver per cavi PC3 o per le uscite differenziali del driver per cavi, aggiungere il driver per cavi PC4. Sono inoltre disponibili dischi encoder, strisce lineari, chip decodificatori in quadratura, chip contatori, schede di interfaccia per computer, connettori di accoppiamento e cavi.
---
