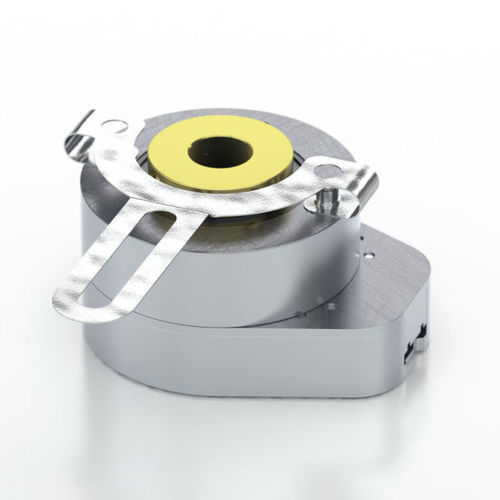

Encoder rotativo incrementale HB6M

otticodigitale5 V DC

Design del cuscinetto a foro cavo (albero cavo/foro passante) Robusto alloggiamento in alluminio anodizzato Cuscinetti per uso industriale serie 6.805 Connettore polarizzato con aggancio positivo quadratura a 2 canali con indice opzionale Opzioni di azionamento a uscita multipla Descrizione del prodotto L'HB6M è un encoder ottico ad alta risoluzione a foro cavo (albero cavo/albero passante) con involucro in alluminio lavorato e finitura protettiva anodizzata. L'encoder ottico incrementale HB6M è progettato per essere facilmente montato su un albero esistente e fornire informazioni di feedback digitali. Le applicazioni tipiche includono il feedback del motore, il controllo di processo, la robotica, le macchine tessili e il controllo degli ascensori. L'encoder HB6M è dotato di un foro cavo che accetta alberi di diametro compreso tra 0,236 e 0,750 pollici. L'encoder scivola sull'albero e viene bloccato in posizione con due viti di fermo da 6-32. Un supporto antirotazione flessibile rende l'encoder più tollerante alla dispersione dell'albero rispetto a un encoder standard in kit. L'HB6M è in grado di tollerare un'oscillazione dell'albero fino a 0,030 pollici in senso assiale e 0,010 pollici in senso radiale. La cinghia flessibile consente il montaggio in un unico punto per diametri del cerchio del bullone compresi tra 2,5 e 5,0 pollici. L'alloggiamento dell'HB6M è dotato di serie di un coperchio chiuso o di un foro opzionale nel corpo per consentire all'albero di passare completamente attraverso l'encoder. Il collegamento sicuro all'encoder della serie HB6M avviene tramite un connettore a scatto a 5 pin (versioni single-ended) o a 10 pin (versioni differenziali, ad alta tensione o a collettore aperto). I connettori di accoppiamento sono disponibili presso US Digital con diverse opzioni e lunghezze di cavo.
