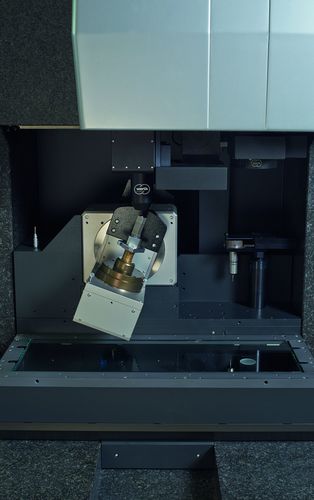

Sensore ottico di superficie CFL

di velocitàper macchina di misura tridimensionalein linea

La linea di messa a fuoco cromatica sensore consente un'acquisizione estremamente rapida dei valori misurati, fino a un milione di punti di misura in meno di tre secondi, grazie alla disposizione a forma di linea di moltissimi sensori cromatici. Il principio di misurazione cromatica garantisce basse deviazioni di misura e un elevato grado di indipendenza dalle proprietà della superficie. I campi di applicazione comprendono pezzi riflettenti in modo diffuso, riflettenti e trasparenti. • Adattamento dell'incertezza di misura e di campo di misura alla rispettiva applicazione con obiettivi diversi • A causa di un'ampia campo di misura assiale, spesso non è necessario seguire gli assi del dispositivo rispetto alla geometria del pezzo • La possibilità di creare rapidamente un'immagine raster della superficie del pezzo consente di formare sistemi di coordinate locali per ulteriori misurazioni con altri sensori • È possibile misurare anche lo spessore degli strati di materiali trasparenti (opzione) Campo di misura 0,2 mm a 4 mm Precisione Deviazione di sondaggio ammissibile fino a 1 µm Come funziona Dal box di valutazione a), la luce proveniente da una sorgente luminosa a banda larga b) viene proiettata sul pezzo (posizione 1), 2) o 3)) attraverso accoppiatori di fibre c), fibre ottiche lineari d) e un'ottica di imaging e). L'intensità della luce riflessa è massima per il colore corrispondente a distanza dal pezzo f). Questo viene valutato tramite uno spettrometro g) per tutti i punti di misura su una linea contemporaneamente.
