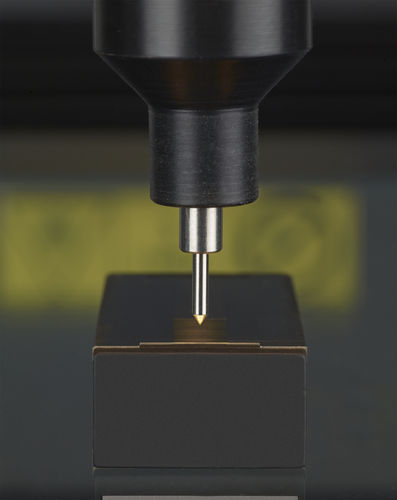

Tastatore di misura WCP
otticoa scansionemagnetico

tastatore di misura
tastatore di misura
tastatore di misura
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
di misura
Tecnologia
ottico, a scansione, magnetico
Applicazioni
per macchina di misura tridimensionale

Descrizione

Operazioni che prima erano appannaggio di strumenti a stilo possono essere risolte da Werth Contour Probe su macchina di misura a coordinate multisensore. tattile - sensore di sezione tattile consente per la prima volta la misurazione tattile dei contorni in coordinate definite del pezzo. A differenza dei classici strumenti a stilo, lo speciale sistema di guida del WCP consente la scansione in tagli arbitrari senza direzione preferita. • Senza dover ricollocare il pezzo, la rugosità può essere misurata anche a controllo numerico e i contorni possono essere scansionati nel pezzosistema di coordinate • I parametri di rugosità possono essere calcolati in conformità agli standard con l'aiuto della libreria di rugosità integrata in software di misurazione WinWerth® • Il sensore può essere sostituito sotto il controllo del CNC tramite stazione di cambio Precisione Deviazione di sondaggio ammissibile fino a 2 µm Come funziona Il sensore di contorno ottico tattile utilizza un sensore di distanza laser a) b) interfaccia magnetica, c) specchio, d) cuscinetto) per misurare la deflessione del ago stilo e) durante la scansione della superficie del pezzo f).

Cataloghi
