Tastatore 2D WFP

di misuraotticoa scansione

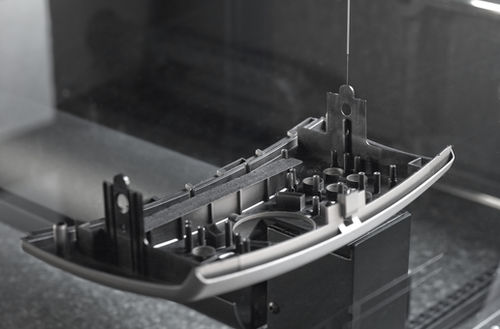

Il brevetto Werth sonda a fibra ® WFP 2D ha stabilito per decenni lo standard industriale per le microsonde e consente di effettuare misure tattili estremamente accurate di geometrie estremamente piccole con forze di tastatura minime. Grazie alle basse forze di tastatura, il WFP® è adatto anche alla calibrazione di misure ottiche su pezzi con superfici sensibili. Le applicazioni tipiche sono le parti in gomma e plastica, i calibri, gli spinneret, microgears e i micro fori su ugelli di iniezione e sulle pale delle turbine. • Grazie alla valutazione diretta dell'elemento dello stilo, il WFP® raggiunge deviazioni di tastatura in area di pochi decimi di micrometro • La flessione dell'asta dello stilo non ha alcun effetto sulla risultato della misurazione • L'indirizzo risoluzione della sonda in fibra è nell'ordine dei nanometri e dipende in ultima analisi solo dall'ottica utilizzata • In modalità di scansione, il Werth sonda a fibra ® registra un'ampia varietà di contorni con un gran numero di punti di misura, mantenendo il pulsante costantemente in movimento tramite un generatore di vibrazioni per evitare effetti di stick-slip Precisione Deviazione di sondaggio ammissibile fino a 0,3 µm Come funziona Un sensore di elaborazione delle immagini (a) telecamera, b) ottica di imaging) viene utilizzato per misurare la deflessione ΔL di palla di rilevamento c) illuminata da un LED d) quando il pezzo e) si muove.
