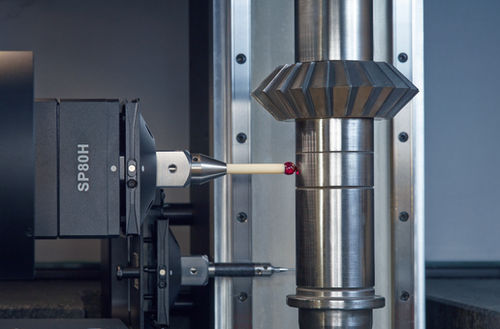

Tastatore 3D SP80

di misuraa scansioneper alberi a gomito

L'SP80 è un sistema di misurazione tattile sensore, che convince per la massima precisione ad alta velocità di scansione. Il tattile ad alta risoluzione sistema della testa di misura è completamente integrato nel concetto di multisensore Werth. L'applicazione della sonda di misura 3D è incentrata sulle misure 3D che richiedono un'elevata precisione o l'uso di configurazioni lunghe e pesanti pulsante. • Sostituzione rapida e ripetibile del sistema di teste di misura, senza richiedere tempi lunghi. calibrazione di • Cambio rapido opzionale del sito pulsante (SH80) utilizzando i moduli di stoccaggio (SCP80) sul sito modulare sistema intercambiabile (MRS) • È possibile passare rapidamente da giunto girevole PH10 motorizzato a SP80 grazie a diversi kit di montaggio Precisione Deviazione di sondaggio ammissibile fino a 0,6 µm Come funziona Al contatto con il pezzo, pulsante viene portato nella deviazione del bersaglio con l'aiuto degli assi coordinati. La deflessione esatta viene misurata mediante un processo di triangolazione, sovrapposta alle coordinate dei sistemi di aste dimensionedella macchina e memorizzata come punto di misura
