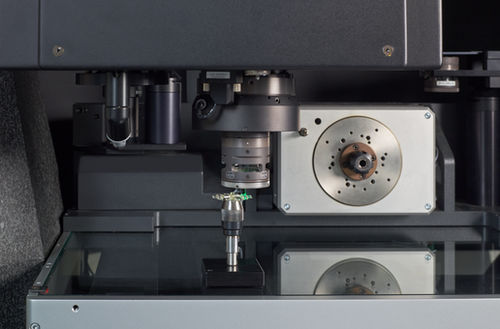

Tastatore 3D WFP

di misuraotticoa scansione

Questo brevetto tattile-optical 3D-micro pulsante estende il campo di applicazione della collaudata tecnologia Werth sonda a fibra ® alle misure 3D. Presenta una serie di vantaggi rispetto alle microsonde convenzionali basate sul principio meccanico-elettrico. Il WFP® è molto meno sensibile alle rotture, offre diametri della sfera della sonda più piccoli (fino a 20 micrometri) e ha forze di tastatura molte volte inferiori (meno di un millesimo di Newton). Il sito Werth Fiber Probe® fa parte delle competenze specifiche di Werth anche nel sito fiere di microgeometrie. • Il sito fiere con 3D-sonda a fibra può essere utilizzato sia in modalità punto singolo che in modalità scansione • Per la modalità di scansione sono disponibili sistemi di sonde speciali che consentono di rilevare in modo affidabile le curve di profilo sulle superfici dei pezzi, ad esempio mediante scansioni a spirale con contorno preimpostato micro pulsante con geometria angolata, ad esempio per il sito fiere di geometrie interne • Per evitare deviazioni di misura legate all'apertura, è disponibile anche il brevettopulsante a due sfere • In combinazione con macchine di misura a coordinate di corrispondente precisione, come il Werth VideoCheck® UA, il WFP® 3D ha deviazioni di tastatura di pochi decimi di micrometro
