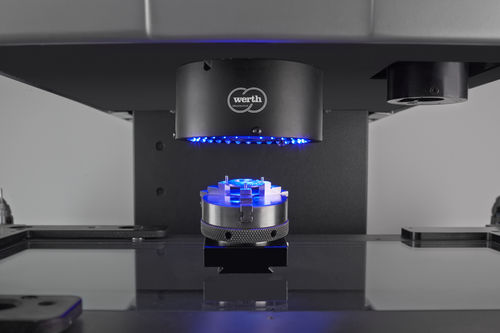

Sensore ottico per acquisizione di immagine CFZ

La combinazione di più sensori in un unico multisensore offre una maggiore facilità d'uso e un risparmio sui tempi di misura, grazie all'eliminazione dei cicli di sostituzione del sensore. Grazie ai diversi principi dei sensori, il CFZ brevettato ha un elevato grado di flessibilità. Grazie all'assenza di offset del sensore, spesso è possibile utilizzare un dispositivo di misurazione più piccolo e quindi più economico. • Basse deviazioni di misura grazie all'elevato campo di ingrandimento dell'ottica zoom telecentrica • Il sito intelligente elaborazione delle immagini di contorno rileva elementi geometrici multipli e forme libere nella finestra di misura • Misure di distanza largamente indipendenti dalle proprietà della superficie grazie al principio di misurazione cromatica • Veloce cambio di sensore senza movimento meccanico • L'ampio campo di misura del sensore cromatico consente una scansione rapida senza inseguimento del sensore sulla superficie del pezzo e quindi tempi di misura ancora più brevi • È possibile misurare anche lo spessore degli strati di materiali trasparenti (opzione) Campo di misura 1 mm Precisione Deviazione di sondaggio ammissibile fino a 0,75 µm Come funziona Dal box di valutazione a) la luce di una sorgente luminosa a banda larga b) viene proiettata attraverso un accoppiatore di fibre c), una fibra ottica d) e un'ottica di imaging e) sul pezzo in lavorazione (posizione 1), 2) o 3)). L'intensità della luce riflessa è massima per il colore corrispondente a distanza dal pezzo f).
