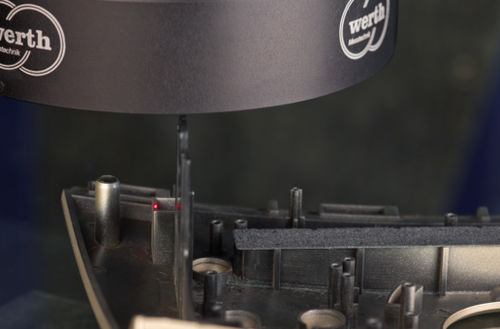

Scanner 2D WLP

di misuraper ispezione di superficieper bordi

Con i sensori a triangolazione convenzionali, risultato della misurazione dipende fortemente dalla struttura e dall'angolo di inclinazione della superficie. Ciò comporta incertezze di misura relativamente elevate, che consentono di utilizzare il sensore solo per compiti di misura meno accurati. Risultati migliori si ottengono con il sensore laser Foucault WLP (brevetto) integrato nel percorso del fascio del Werth Zoom. Questo è particolarmente adatto per misurare rapidamente la planarità di superfici inclinate fino a 80° o di superfici curve corrispondenti. • Grazie al suo design speciale, l'esclusivo principio di Foucault di Werth Laser Probe offre possibilità di applicazione che vanno oltre i limiti dei tipici laser TTL (Through The Lens) • Il WLP è integrato direttamente nel percorso del fascio di un sensore di elaborazione delle immagini, rendendo possibile un cambio di sensore molto veloce • Su modo di misura la scansione laser può essere osservata molto bene a livello visivo • Alto velocità di misurazione durante la scansione di contorni o profili di superficie Precisione Deviazione di sondaggio ammissibile fino a 0,75 µm Come funziona Grazie all'asimmetria del fascio laser a) con l'uso di un Foucault tagliare b) la luce riflessa in modo diffuso colpisce diverse posizioni di diodo differenziale c), da cui si determina distanza la superficie del pezzo d). Uno specchio divisore e) viene utilizzato per integrare il raggio laser in un sensore di elaborazione delle immagini f) (illuminazione non mostrata).
