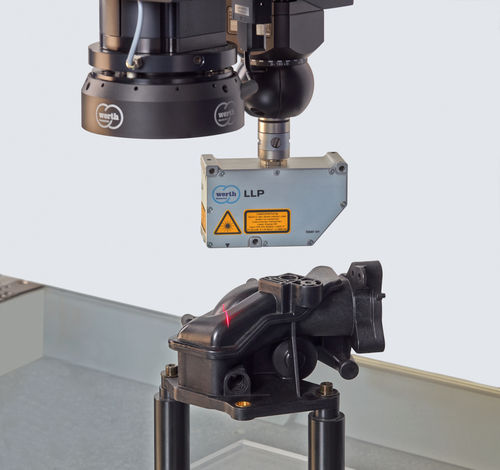

Con il sensore di linee laser LLP, una linea laser (sezione luminosa) viene proiettata sulla superficie dell'oggetto misurato e valutata di conseguenza attraverso un processo di triangolazione. Questo sistema senza contatto sensore consente un rapido misurazione anche di pezzi di grandi dimensioni con tolleranze più ristrette. L'applicazione è quindi in gran parte concentrata su parti di abitazioni e rivestimenti con superfici a forma libera, che sono realizzati principalmente in base ad aspetti estetici costruito.
• Determinazione della topografia con alta densità di punti
• Il controllo automatico dell'intensità e il software intelligente consentono di utilizzare fiere in modo confortevole e sicuro le diverse superfici
• Frequenze di misura elevate anche su superfici lucide e altamente assorbenti
• L'LLP può essere ruotato e orientato insieme al PH10M e può essere sostituito da altri sensori
Precisione
Deviazione di sondaggio ammissibile fino a 50 µm
Come funziona
Il fascio laser generato da un diodo laser a) viene espanso in una linea, proiettato sul pezzo in lavorazione b) e il fascio riflesso viene ripreso dalla telecamera a matrice d) con l'ausilio dell'ottica di imaging c). punti di misura sulla superficie del pezzo è determinata dalla sua posizione.
