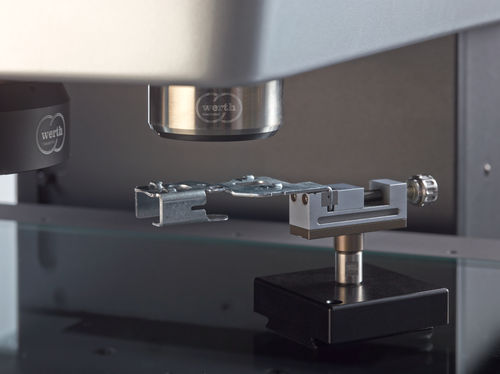

Sensore di spostamento lineare CFP
senza contattootticoconfocale cromatico

sensore di spostamento lineare
sensore di spostamento lineare
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
lineare
A contatto / senza contatto
senza contatto
Tecnologia
ottico, confocale cromatico
Segnale di uscita
analogico
Oggetto da misurare
trasparente
Altre caratteristiche
ad alta precisione, ad alta velocità
Range di misura

Min.: 0,3 mm
(0,01 in)

Max.: 3 mm
(0,12 in)

Descrizione

Il principio di misurazione cromatica garantisce basse deviazioni di misura e un elevato grado di indipendenza dalle proprietà della superficie. Durante la scansione, vengono registrati molti punti di misura in poco tempo. Ciò si traduce in un'ampia gamma di applicazioni anche in presenza di requisiti elevati in termini di incertezza di misura e tempo di misura. È possibile misurare dimensionee, con tolleranze strette, modulo e ruvidità. • misurazione Pezzi sensibili ed elastici • Gli ampi campi di misura del sensore consentono una scansione rapida senza inseguire gli assi del dispositivo sulla superficie del pezzo e quindi tempi di misura ancora più brevi • misurazione di superfici riflettenti o trasparenti è possibile • È possibile misurare anche lo spessore degli strati di materiali trasparenti (opzione) Campo di misura 0,3 mm a 3 mm Precisione Deviazione di sondaggio ammissibile fino a 0,25 µm Come funziona Dal box di valutazione a), la luce proveniente da una sorgente luminosa a banda larga b) viene proiettata attraverso un accoppiatore di fibre c), una fibra ottica d) e un'ottica di imaging e) sul pezzo in lavorazione (posizione 1), 2) o 3)). L'intensità della luce riflessa è massima per il colore corrispondente a distanza dal pezzo f). Questo viene valutato tramite uno spettrometro g).
