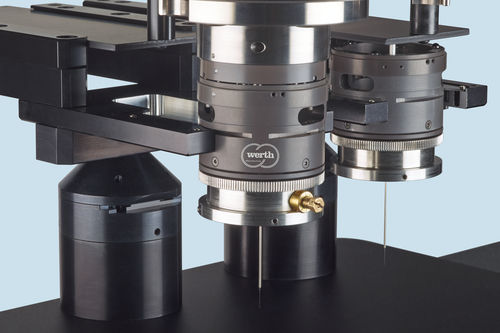

Il WIP è una fibra ottica senza contatto sensore per misurazione l'alta precisione della geometria, modulo e ruvidità. Le geometrie delle sonde possono essere adattate individualmente per quanto riguarda gli angoli di uscita necessari per sondare le superfici dei pezzi. Grazie alle dimensioni ridotte della sonda, il WIP è particolarmente adatto al rilevamento di geometrie piccole, di difficile accesso e profonde e fa quindi parte della speciale competenza di Werth anche in fiere di microgeometrie.
• Nella versione RS, il WIP consente la misurazione della rotondità ad alta precisione con una sonda ruotabile (brevetto)
• Grazie a leadership della fibra in un tubo metallico, le sonde possono essere offerte anche in lunghezze molto elevate per grandi profondità di immersione
• Rettifica della sonda determina l'angolo di uscita del fascio di misura tra 0° e 90°; le sonde con 90°-angolo sono utilizzate, ad esempio, per misurazione le superfici laterali di piccoli fori
Precisione
Deviazione di sondaggio ammissibile fino a 0,2 µm
Come funziona
Con un diodo superluminescente a) e una sonda di misura c) collegata tramite un accoppiatore di fibre b), si misurano le informazioni sulla differenza del tempo di volo della luce emessa sulla superficie di uscita della sonda d) e sulla superficie del pezzo e).d) e la superficie del pezzo e) viene proiettata dall'interferometro (ottica di imaging f), divisore di fascio g), specchio h) e i) e lente cilindrica j)) su un telecamera a scansione lineare k) e da questo viene determinato il distanza.
