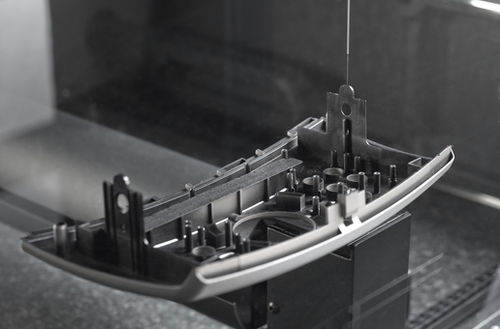

L'SP25M è un misuratore sensore tattile dal design compatto. Il sito sonda di misura 3D può essere utilizzato opzionalmente per la scansione e per le misurazioni 3D punto per punto su macchina di misura a coordinate. I diversi moduli di scansione garantiscono risultati ottimali con sonde di diversa lunghezza. Il tattile sistema della testa di misura è ideale per le misure di modulo e di geometria ed è completamente integrato nel concetto di multisensore Werth.
• Grazie al suo design compatto, l'SP25M è compatibile con l'apparecchio fisso PH6M e con giunto girevole PH10
• Sostituzione rapida dei sistemi di sonde SP25M con tre (FCR25-L3) o sei posizioni di memorizzazione (FCR25-L6) come unità di commutazione per il montaggio diretto sul dispositivo di misurazione
• FCR25-sistema intercambiabile come unità aggiuntiva per il montaggio diretto sul sistema modulare sistema intercambiabile MRS
Precisione
Deviazione di sondaggio ammissibile fino a 0,75 µm
Come funziona
Al contatto con il pezzo, pulsante viene portato nella deviazione del bersaglio con l'aiuto degli assi coordinati. La deflessione esatta viene misurata con un metodo di triangolazione, sovrapposta alle coordinate dei sistemi di aste dimensionedel dispositivo e salvata come punto di misura.
