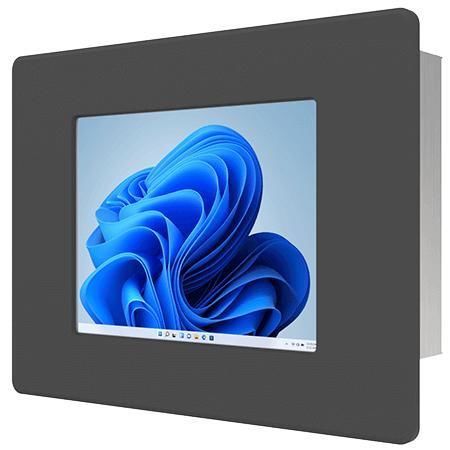

Panel PC con touch screen resistivo R06IAN3S-PMA1

TFT LCD6,5"Intel® Processor N100

Panoramica
Il Winmate R06IAN3S-PMA1 è un Panel PC industriale da 6,5 pollici per montaggio su pannello, progettato per controllo macchine, automazione industriale e HMI operatore. Integra un display SVGA da 6,5 pollici, processore Intel® Alder Lake‑N (famiglia N100/N150), connettività I/O flessibile e doppia Ethernet 2,5 Gb in un telaio metallico fanless per funzionamento continuativo.

Caratteristiche principali

• Display SVGA 6,5 pollici, 700 nits
• Processore Intel® Alder Lake‑N (N150 / N100 a seconda della configurazione)
• 1 x SO‑DIMM DDR5‑4800, fino a 16 GB
• 2 x Ethernet 2,5 Gigabit
• Video & I/O: HDMI (opzionale), USB 3.2 Tipo‑C con DP‑Alt, porte USB Type‑A, USB 2.0, porte seriali COM

Display

• Dimensione: 6,5 pollici (SVGA 640 x 480)
• Luminosità: 700 nits; Contrasto: 600:1
• Angoli di visione: 80/80/70/70; Area attiva: 132,48 x 99,36 mm
• Opzioni touch: touch resistivo (opzionale) o vetro di protezione senza touch (opzionale)

Specifiche di sistema

• Processore: Intel® Processor N100 / Alder Lake‑N family (N100/N150), fino a 3,40 GHz
• Memoria: 1 x SO‑DIMM DDR5‑4800 (8 GB di default, 16 GB opzionale)
• Storage: 1 x M.2 2280 M‑Key NVMe (128 GB di default; opzioni 256/512 GB, 1/2/4 TB); SATA III 2,5" opzionale se NVMe non presente
• Ethernet: 2 x controller Intel® 2.5 Gigabit
• Sicurezza: TPM 2.0
• Sistemi operativi opzionali: Windows 11 IoT Enterprise 64-bit / Windows 11 Pro 64-bit / Linux Ubuntu 24.04 (Linux non supporta Wake on Touch)

Meccanica

• Dimensioni: 218 x 164 x 55,6 mm; Cut‑out: 192 x 144 mm
• Peso: 1,4 kg; Scocca: metallo; Raffreddamento: fanless
• Montaggio: panel mount (default); VESA opzionale

Ambiente

• Temperatura operativa: 0°C a 50°C
• Temperatura di stoccaggio: -10°C a 60°C
• Umidità operativa: 10% a 90% RH senza condensazione
• Protezione frontale: IP65

Porte I/O

• USB: fino a 2 x USB 3.2 Type‑A (Gen1/Gen2 a seconda della configurazione), 1 x USB 3.2 Gen2 Type‑C (DP‑Alt)
• USB aggiuntivi: 4 x USB 2.0 (configurazione dipendente)
• Seriale: fino a 4 x COM (RS232/422/485 secondo configurazione)
• LAN: 2 x 2.5 GbE RJ45
• Video: HDMI 2.0b (opzionale)
• Audio: 2 x speaker
• Espansione: 1 x M.2 2280 M‑Key (NVMe), 1 x M.2 2230 E‑Key (Wi‑Fi)
• Indicatori: LED power, LED storage
• Alimentazione: 12V DC tramite jack 2,5φ

Alimentazione e accessori

• Tensione: 12V DC; adattatore: 12V 50W
• Accessori: adattatore 100~240V AC→12V DC (opzionale), cavo di alimentazione, viti VESA, clip di montaggio

Controlli

• 1 x pulsante Power; 1 x pulsante Reset

Certificazioni

• CE
• FCC

Specifiche tecniche

• Modello: R06IAN3S-PMA1
• Display: 6,5" SVGA (640 x 480), 700 nits
• CPU: Intel® N100 / Alder Lake‑N N150
• RAM: 1 x SO‑DIMM DDR5‑4800, fino a 16 GB
• Storage: M.2 NVMe (128 GB default, fino a 4 TB); SATA III opzionale
• LAN: 2 x 2,5 GbE
• USB: Type‑C (DP‑Alt), Type‑A USB 3.2, USB 2.0
• Seriale: RS232/422/485
• Montaggio: panel mount default, VESA opzionale
• IP frontale: IP65
• Temperatura operativa: 0°C a 50°C
• Dimensioni / Peso: 218 x 164 x 55,6 mm / 1,4 kg
• Certificazioni: CE, FCC
