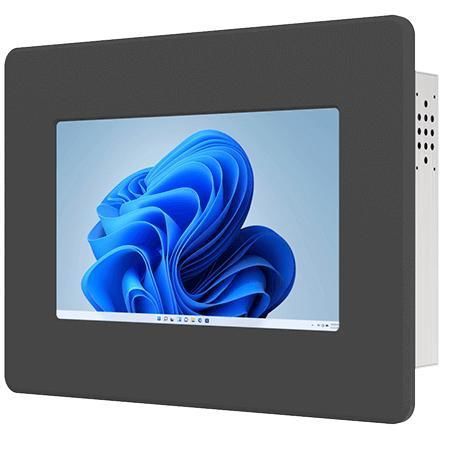

Panel PC con touch screen resistivo W07IAN3S-PMT1

TFT LCD7"Intel® Processor N100

Panoramica
Winmate W07IAN3S-PMT1 è un Panel PC da 7 pollici per montaggio su pannello, alimentato da processori Intel® Alder Lake‑N (N100 di serie, N150 opzionale). Progettato per controllo macchine, automazione industriale e HMI operatore, offre integrazione robusta, connettività I/O completa e disponibilità a lungo termine per applicazioni industriali.

Caratteristiche principali

• Display TFT SVGA 7" (1024 x 600)
• Intel® Alder Lake‑N N100 (default) / N150 (opzionale)
• 1 x SO‑DIMM DDR5‑4800, fino a 16GB
• Doppia Ethernet 2.5 Gigabit
• I/O moderno: HDMI opzionale, USB 3.2 Type‑C (DP‑Alt), USB 3.2 Gen2 Type‑A, USB 2.0
• Supporta montaggio su pannello (default) e montaggio VESA (opzionale)
• Scocca metallica, design fanless

Riepilogo funzionale
Il W07IAN3S-PMT1 fornisce immagini industriali nitide grazie al display SVGA 7" e un set I/O per integrazione flessibile (più porte USB, HDMI opzionale, porte seriali, doppia 2.5GbE). Include TPM 2.0, uno slot M.2 E‑Key per estensioni wireless e diverse opzioni di memoria, storage e sistema operativo per scenari embedded e di automazione.

Certificazioni
CE, FCC

Dettagli aggiuntivi

• Display: 7.0 inches, 1024 x 600, luminosità 320 nits, contrasto 1000:1, angoli 75/75/75/70, area attiva 153.6 x 90 mm
• Touch / Vetro: touch resistivo (opzionale) o vetro protettivo senza touch (opzionale)
• Processore: Intel® N100 6M Cache fino a 3.40 GHz (default); Intel® N150 6M Cache fino a 3.60 GHz (opzionale)
• Memoria: 4GB di default; opzioni 8GB, 16GB (SO‑DIMM DDR5‑4800)
• Storage: 128GB SSD default; opzioni 256GB / 512GB / 1TB / 2TB / 4TB; 1 x SATA III per 2.5" SSD/HDD fino a 2TB (solo se NVMe non presente)
• Ethernet: 2 x Intel® 2.5 Gigabit Ethernet
• Sicurezza: TPM 2.0
• Sistemi operativi: Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Ubuntu 24.04 (opzionale)
• WLAN / BT: opzionale tramite slot M.2 2230 E‑Key

Meccanica

• Dimensioni: 218 x 164.6 x 55.3 mm
• Cut out: 192 x 133 mm
• Peso: 1.5 kg
• Montaggio: Panel mount (default); VESA mount (opzionale)
• Scocca: metal housing
• Raffreddamento: fanless design

Ambiente

• Umidità operativa: 10% to 90% RH, non‑condensing
• Temperatura operativa: 0°C to 50°C
• Temperatura di stoccaggio: -10°C to 60°C

I/O e interfacce

• USB: 2 x USB 3.2 Gen1 Type‑A; 1 x USB 3.2 Gen2 Type‑C (supporta DP Alt mode); porte USB 2.0 aggiuntive in base alla configurazione
• Seriale: 1 x RS232/422/485 (configurabile, default RS232) e 1 x RS232
• LAN: 2 x 2.5 Giga LAN RJ45
• Video: 1 x HDMI 2.0b (opzionale)
• Audio: 2 x speaker
• Espansione: 1 x M.2 2230 E‑Key slot (per modulo Wi‑Fi)
• Indicatori: 1 x LED per power; 1 x LED per storage
• Alimentazione: 1 x 12V DC, jack 2.5φ

Controllo e accessori

• Pulsanti: 1 x Power; 1 x Reset
• Accessori inclusi: adattatore 100~240V AC a 12V DC, cavo di alimentazione, viti VESA, clip di montaggio

Specifiche

• Modello: W07IAN3S-PMT1
• Brand: Winmate
• Dimensione display: 7.0 inches
• Risoluzione: 1024 x 600 (SVGA)
• Luminosità: 320 nits
• Contrasto: 1000:1
• Angoli di vista: 75/75/75/70
• Area attiva: 153.6 x 90 mm
• Touch: resistive (opzionale) / vetro protettivo (opzionale)
• CPU: Intel® N100 / N150 (opzionale)
• Memoria: SO‑DIMM DDR5‑4800, 4GB default, fino a 16GB
• Storage: 128GB SSD default; opzioni fino a 4TB
• Rete: doppio 2.5GbE
• I/O: HDMI, USB‑C (DP‑Alt), più porte USB e COM
• Montaggio: panel default, VESA opzionale
• Scocca e raffreddamento: metal housing, fanless
• Certificazioni: CE, FCC
