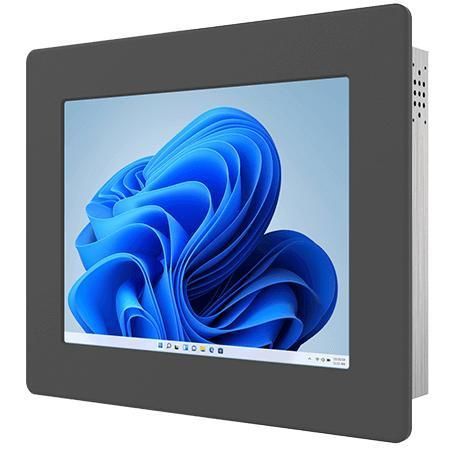

Panel PC con touch screen resistivo R10IAN3S-PMT2

TFT LCD10.4"Intel® Processor N100

Panoramica
Il Winmate R10IAN3S-PMT2 è un Panel PC industriale da 10,4 pollici per montaggio su pannello, progettato per il controllo macchine, l'automazione di fabbrica e le interfacce HMI operative. Basato su processori Intel® Alder Lake‑N (N100 di serie, N150 opzionale), integra display XGA, chassis metallico fanless e ampie possibilità di I/O per applicazioni industriali.

Caratteristiche principali

• Display 10,4” XGA TFT (1024 x 768), 500 nits
• Intel® Alder Lake‑N N100 (di default) o N150 (opzionale)
• 1 x SO‑DIMM DDR5‑4800, fino a 16 GB
• 2 x Ethernet Intel® 2.5 Gigabit
• I/O: USB Type‑C (DP‑Alt), HDMI (opzionale), USB 3.2 Gen2/Gen1, USB 2.0, porte seriali
• Montaggio panel di default; VESA opzionale

Display ed ergonomia

• Risoluzione XGA 1024 x 768, luminosità 500 nits, contrasto 1000:1
• Angoli di visuale 88/88/88/88, area attiva 210,4 x 157,8 mm
• Opzioni: touchscreen resistivo o vetro di protezione non touch

Sistema e archiviazione

• Processore: Intel® N100 (default) fino a 3,40 GHz; Intel® N150 (opzionale) fino a 3,60 GHz
• Memoria: 4 GB di default; opzioni 8 GB / 16 GB (1 x SO‑DIMM DDR5‑4800)
• Archiviazione: SSD NVMe fino a 4 TB; 1 x SATA III per unità 2,5" fino a 2 TB (disponibile se NVMe non presente)
• Sicurezza: TPM 2.0
• Sistemi operativi opzionali: Windows 11 IoT Enterprise, Windows 11 Pro, Linux Ubuntu 24.04 (Ubuntu non supporta Wake on Touch)

Connettività ed espandibilità

• LAN: 2 x RJ45 2.5 Gigabit
• USB: 1 x USB 3.2 Gen2 Type‑C (DP Alt mode); 2 x USB 3.2 Gen1 Type‑A; porte USB 2.0 a seconda della configurazione
• Seriale: 1 x RS232/422/485 selezionabile + 1 x RS232
• Video: 1 x HDMI 2.0b (opzionale)
• Audio: 2 x speaker integrati
• Espansione: 1 x M.2 2230 E‑Key per modulo Wi‑Fi
• Indicatori e controlli: LED alimentazione/storage, manopola regolazione luminosità, tasti power e reset
• Alimentazione: 12V DC (jack 2,5φ); adattatore 12V 50W

Meccanica

• Dimensioni: 284 x 234 x 55 mm
• Cut‑out: 262 x 199 mm
• Peso: 2,4 kg
• Chassis metallico, design fanless
• Montaggio: panel mount di default; VESA opzionale

Ambiente e certificazioni

• Temperatura operativa: 0°C a 50°C; stoccaggio: -10°C a 60°C
• Umidità operativa: 10% a 90% RH non condensante
• Certificazioni: CE, FCC

Applicazioni tipiche

• Controllo macchine e automazione
• Pannelli HMI per operatori
• Sistemi industriali embedded

Specifiche tecniche

• Modello: R10IAN3S-PMT2
• Display: 10,4" XGA (1024 x 768), 500 nits, 1000:1
• CPU: Intel® N100 (default) / N150 (opzionale)
• RAM: 4GB default; fino a 16GB (SO‑DIMM DDR5‑4800)
• Storage: 128GB SSD default; NVMe fino a 4TB; 1 x SATA III opzionale
• LAN: 2 x 2.5GbE
• Porte: USB‑C (DP Alt), USB‑A, USB2.0, RS232/422/485, HDMI (opt.), slot M.2 Wi‑Fi
• Alimentazione: 12V DC; adattatore 12V 50W
• Dimensioni / Cut‑out / Peso: 284 x 234 x 55 mm / 262 x 199 mm / 2,4 kg
• Certificazioni: CE, FCC
