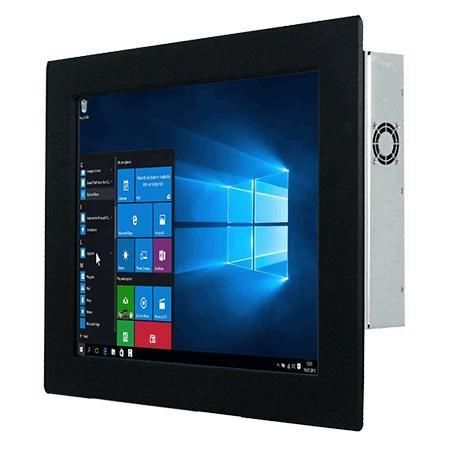

Panel PC con touch screen resistivo R15IAD7T-PMC3

di LCD15"Intel® Core™ i9-12900TE

Sommario
Il Winmate R15IAD7T-PMC3 è un Panel PC industriale da 15 pollici per montaggio su pannello, basato su processori Intel® Core™ di 12ª/14ª generazione (Alder Lake / Raptor Lake). Progettato per il controllo macchina, l'automazione e le interfacce HMI, offre connettività estesa e opzioni di montaggio flessibili.

Caratteristiche principali

• Schermo da 15 pollici 1024 x 768 con touch resistivo opzionale o vetro protettivo
• Opzioni CPU Intel® Core™ i3/i5/i7/i9 (serie T/TE)
• 2 x SO-DIMM DDR5 4800 MHz, fino a 64 GB
• Ethernet duale integrata 2,5 Gbit e 4 x USB 3.2 Gen2x1
• DP1.4a di default, HDMI 2.0b opzionale; porte seriali e audio configurabili
• Ingresso alimentazione 12 V DC (Din4), chassis metallico, raffreddamento a ventola

Panoramica

• Progettato per integrazione industriale: adatto a pannelli di controllo, stazioni HMI e applicazioni embedded con funzionamento continuo.
• Opzioni superficiali flessibili: touch resistivo o vetro protettivo (opzionali) in base alle esigenze operative.
• Design ottimizzato per basso consumo e gestione termica per impiego prolungato in impianti produttivi.
• Versatilità di montaggio: montaggio su pannello di serie, VESA e altri clip opzionali per differenti installazioni.

Certificazioni

• CE
• FCC

Schermo

• Dimensione: 15,0 pollici
• Risoluzione: 1024 x 768
• Touch / Vetro: touch resistivo (opzionale) o vetro protettivo senza touch (opzionale)
• Luminosità: 300 nits
• Contrasto: 2000:1
• Area attiva: 304,1 x 228,1 mm; angoli di visione 88/88/88/88

Sistema

• Processore: Intel® Core™ i3-12100TE di default; opzionali i5-12500TE, i7-12700TE, i9-12900TE e varianti 14ª gen. T-series
• Chipset: Intel® R680E
• Memoria: 2 x SO-DIMM non-ECC DDR5 4800 MHz, fino a 64 GB
• Archiviazione: SSD 128 GB di default; opzionali 256/512 GB/1/2/4 TB; 2 x SATA III per drive 2,5" (opzionale, supporto RAID); 1 x M.2 2280 NVMe
• Sicurezza: TPM 2.0
• Sistemi operativi: Windows 11 IoT Enterprise / Windows 11 Pro / Linux Ubuntu 22.04 (Wake on Touch non supportato su Ubuntu)

Meccanica

• Dimensioni: 400 x 320 x 79 mm; ritaglio (cut-out): 359 x 273 mm
• Peso: 4,2 kg
• Montaggio: montaggio su pannello (default); VESA e clip opzionali
• Chassis: metallico; raffreddamento: design con ventola

Ambiente

• Umidità operativa: 10% a 90% RH non condensante
• Temperatura operativa: 0°C a 50°C
• Temperatura di stoccaggio: -10°C a 60°C

I/O e espansioni

• USB: 4 x USB 3.2 Gen2x1 (Type-A, 10 Gbps)
• Seriale: 1 x RS232/422/485 (configurabile, default RS232) + 1 x RS232
• LAN: 2 x 2,5 Gbps RJ45
• Video: 1 x DP1.4a (DP++), fino a 4096 x 2160@60Hz; HDMI 2.0b opzionale
• Audio: Mic-in, Line-out
• Espansione: 1 x M.2 2280 M-Key (NVMe); 1 x M.2 2230 E-Key (Wi‑Fi)
• Alimentazione: 1 x 12 V DC (Din4)

Controllo e accessori

• Pulsanti: Power e Reset
• Accessori: adattatore 100~240 V AC a DC, cavo di alimentazione, viti VESA, clip di montaggio (in base alla configurazione)

Modello / Marca

• Modello: R15IAD7T-PMC3
• Marca: Winmate
