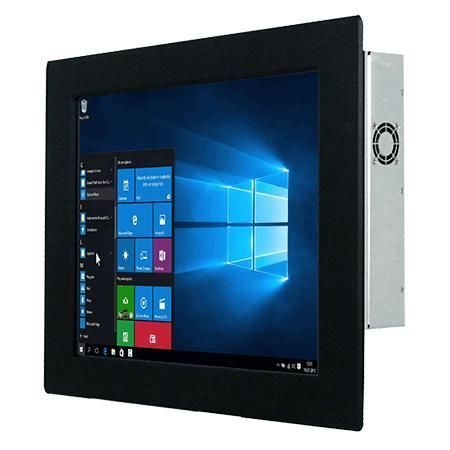

Panel PC con touch screen resistivo R15IF7T-PMC3

di LCD15"Intel® Core™ i7-9700TE

Panoramica
Il Winmate R15IF7T-PMC3 è un Panel PC industriale da 15.0" per montaggio su pannello, basato su processori Intel® Core™ di 9ª generazione (Coffee Lake Refresh). Progettato per il controllo macchine, l'automazione industriale e le HMI operatore, offre opzioni configurabili di CPU, memoria e archiviazione, numerose I/O e montaggio posteriore o VESA.

Caratteristiche principali

• Display 15.0" con risoluzione 1024 x 768
• Processori Intel® Core™ i3/i5/i7 (9ª generazione)
• Archiviazione flessibile: M.2 NVMe/SATA + 2 x SATA III per 2.5" SSD/HDD
• Molteplici porte I/O: 2 porte seriali e 4 x USB 3.2 Gen1 Type-A
• Ingresso alimentazione 12 V DC (connettore DIN4)
• DisplayPort fino a 4096 x 2304 @ 60 Hz; HDMI opzionale

Display

• Dimensione: 15.0 pollici
• Risoluzione: 1024 x 768
• Luminosità: 300 nits
• Contrasto: 2000:1
• Angoli di visuale: 88/88/88/88
• Area attiva: 304.1 x 228.1 mm
• Touch/Vetro: resistive touch opzionale; vetro protettivo opzionale

Specifiche di sistema

• Processore: i7-9700TE (default); opzionali i5-9500TE o i3-9100TE
• Chipset: Intel® Q370
• Memoria: 2 x non-ECC SO-DIMM, fino a 64 GB
• Archiviazione: SSD 128 GB di default; opzioni 256/512 GB/1 TB/2 TB; slot M.2 2280 M-Key
• Ethernet: 2 x Intel® Gigabit Ethernet (RJ45)
• Sicurezza: TPM 2.0
• OS: Windows 10 IoT Enterprise 64-bit opzionale; Linux disponibile
• WLAN/Bluetooth: opzionale tramite M.2 2230 E-Key

Meccanica

• Dimensioni: 400 x 320 x 70 mm
• Cut-out: 359 x 273 mm (talvolta 360 x 273 mm)
• Peso: circa 4.2 kg
• Montaggio: panel mount di default; VESA opzionale
• Involucro: metal housing
• Raffreddamento: design con ventola

Ambiente

• Umidità operativa: 10%–90% RH, senza condensa
• Temperatura operativa: 0°C–50°C
• Temperatura di stoccaggio: -10°C–60°C

Porti I/O

• USB: 4 x USB 3.2 Gen1 Type-A
• Seriale: 1 x RS232/422/485 (configurabile, default RS232) + 1 x RS232
• LAN: 2 x Gigabit RJ45
• Video: 1 x DisplayPort 1.2 (default); 1 x HDMI 1.4 (opzionale)
• Audio: Mic in, Line out, 2 x Speaker
• Espansione: M.2 2280/2242 M-Key, M.2 2230 E-Key, PCIe 3.0 x16 opzionale
• Indicatori: LED Power e Storage
• Regolazione luminosità: manopola
• Alimentazione: 12 V DC DIN4

Controlli

• 1 x Power button
• 1 x Reset button

Accessori

• Alimentatore 100~240 V AC → DC
• Cavo di alimentazione
• Viti VESA e clip di montaggio
• CD driver & manuale (o download equivalenti)

Certificazioni

• CE
• FCC

Specifiche tecniche

• Modello: R15IF7T-PMC3
• Display: 15.0" / 1024 x 768 / 300 nits
• CPU: i7-9700TE / i5-9500TE / i3-9100TE
• Memoria: fino a 64 GB (2 x SO-DIMM)
• Archiviazione: M.2 NVMe/SATA + 2 x SATA III (2.5")
• LAN: 2 x Gigabit
• Porte: 4 x USB3.2 Gen1 Type-A, porte seriali, DP1.2, HDMI opz.
• Alimentazione: 12 V DC (DIN4)
• Dimensioni/Peso: 400 x 320 x 70 mm / ~4.2 kg
