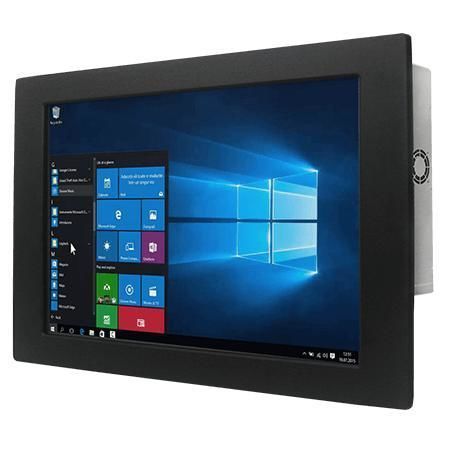

Panel PC con touch screen resistivo W18IF7T-PMA2

TFT LCD18,5"9th Generation Intel® Core™

Panoramica
Winmate W18IF7T-PMA2 è un Panel PC da pannello da 18,5" con processori Intel® Core™ i3/i5/i7 di 9ª generazione (Coffee Lake Refresh). Progettato per il controllo macchine, l'automazione di fabbrica e le HMI operatore, offre opzioni di archiviazione flessibili, numerose porte I/O e un involucro metallico per applicazioni OEM e di integrazione di sistemi.

Caratteristiche principali

• Display 18,5" 1366 x 768, luminosità 450 nits
• Opzioni CPU Intel® Core™ i7/i5/i3 (serie TE)
• Archiviazione flessibile: M.2 NVMe/SATA e alloggiamenti 2,5" SATA; RAID 0/1 opzionale
• Molteplici I/O: 4 x USB 3.2 Gen1, 2 x Gigabit LAN, porte seriali, DP (HDMI opzionale)
• Ingresso 12 V DC (connettore Din4); TPM 2.0

Display

• Dimensione: 18.5 pollici
• Risoluzione: 1366 x 768
• Luminosità: 450 nits
• Contrasto: 1000:1
• Angoli di visuale: 85/85/80/80
• Area attiva: 409.8 x 230.4 mm
• Touch / Vetro: Touch resistivo opzionale o vetro di protezione senza touch (opzionale)

Specifiche di sistema

• Processore: Intel® Core™ i7-9700TE (default); opzionali i5-9500TE, i3-9100TE
• Chipset: Intel® Q370
• Memoria: 2 x SO-DIMM non-ECC, fino a 64 GB
• Storage: 128 GB SSD di default; opzioni 256/512 GB/1 TB/2 TB; M.2 2280 M-Key (NVMe/SATA) + M.2 per Wi‑Fi
• Ethernet: 2 x Gigabit LAN Intel®
• Sistemi operativi: Windows 10 IoT Enterprise (64-bit) o Linux (opzionale)

Meccanica

• Dimensioni: 520 x 340 x 70 mm
• Foro di installazione (cut out): 462 x 285 mm
• Peso: circa 5,3 kg
• Montaggio: Panel mount (default); VESA opzionale
• Scocca: metallica; raffreddamento: con ventola

Ambiente

• Temperatura di esercizio: 0°C a 50°C
• Temperatura di stoccaggio: -10°C a 60°C
• Umidità operativa: 10%–90% RH, non condensante

Certificazioni

• CE
• FCC

Porte I/O

• USB: 4 x USB 3.2 Gen1 Type-A
• Seriale: 1 x RS232/422/485 (default RS232) + 1 x RS232
• LAN: 2 x RJ45 Gigabit
• Video: 1 x DP1.2 (default); 1 x HDMI 1.4 (opzionale)
• Audio: Mic in, Line out, 2 x altoparlanti
• Espansione: M.2 2280/2242 M-Key (NVMe/SATA), M.2 2230 E-Key (Wi‑Fi), PCIe 3.0 x16 opzionale
• Indicatori & controlli: LED power, LED storage, manopola luminosità, pulsanti Power e Reset
• Ingresso alimentazione: 1 x 12V DC Din4 pin

Controllo

• Pulsanti: 1 x Power; 1 x Reset

Accessori

• Adattatore AC/DC 100~240V a 12V
• Cavo di alimentazione, viti VESA, clip di montaggio
• CD driver e manuale (in base alla configurazione)

Specifiche tecniche

• Modello: W18IF7T-PMA2
• Brand: Winmate
• Display: 18.5", 1366 x 768, 450 nits
• CPU: Intel® Core™ i7/i5/i3 (9ª gen, TE)
• Memoria: fino a 64 GB (2 x SO-DIMM)
• Storage: M.2 NVMe/SATA + 2 x SATA III per 2.5"; RAID opzionale
• I/O: 4 x USB3.2 Gen1, 2 x LAN, porte seriali, DP1.2, HDMI opzionale
• Alimentazione: 12V DC Din4 pin
• Dimensioni / Peso: 520 x 340 x 70 mm / ~5.3 kg
• Range operativo: 0°C–50°C; 10%–90% RH non condensante
• Certificazioni: CE, FCC
