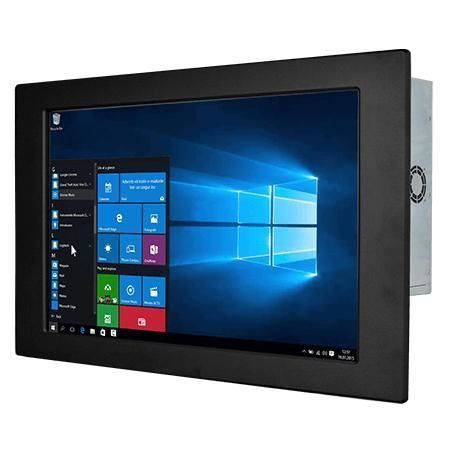

Panel PC con touch screen resistivo W22IF7T-PMA3

di LCDcon retroilluminazione a LED21,5"

Panoramica
Il Winmate W22IF7T-PMA3 è un Panel PC da 21,5" per montaggio su pannello, pensato per controllo macchine, automazione di fabbrica e HMI operatore. Basato su processori Intel® Core™ di 9ª generazione, offre storage flessibile, numerose porte I/O, TPM 2.0 e opzioni Windows/Linux in un telaio metallico con raffreddamento a ventola per operatività industriale continua.

Caratteristiche principali

• Schermo 21,5" Full HD (1920 x 1080), 250 nits
• Processori Intel® Core™ i3 / i5 / i7 (Coffee Lake Refresh)
• M.2 NVMe/SATA + 2 x SATA III per dischi 2,5" (RAID 0/1 opzionale)
• 4 x USB 3.2 Gen1, 2 porte seriali, 2 x Gigabit LAN
• Ingresso 12 V DC (Din4 pin); DP1.2 di serie, HDMI 1.4 opzionale
• Opzioni display: touch resistivo o vetro di protezione; TPM 2.0

Certificazioni

• CE
• FCC

Display

• Dimensione: 21.5 pollici
• Risoluzione: 1920 x 1080
• Luminosità: 250 nits
• Contrasto: 3000:1
• Angoli di visione: 89/89/89/89
• Area attiva: 476.64 x 268.11 mm
• Touch / Vetro: touch resistivo (opzionale) o vetro di protezione (opzionale)

Specifiche di sistema

• Processore: i7-9700TE (default); opzionali i5-9500TE, i3-9100TE
• Chipset: Intel® Q370
• Memoria: 2 x non‑ECC SO‑DIMM fino a 64 GB
• Archiviazione: 1 x M.2 2280 M‑Key + 1 x M.2 2242 B‑key; 2 x SATA III per 2,5"; SSD default 128 GB, opzioni disponibili
• Ethernet: 2 x controller Intel® Gigabit
• Sicurezza: TPM 2.0
• Sistemi operativi: Windows 10 IoT Enterprise (64‑bit) o Linux opzionale
• Wireless: supporto opzionale M.2 2230 E‑Key

Meccanica

• Dimensioni: 534 x 349 x 81 mm
• Foro di incasso (cut-out): 508 x 302 mm (variante 506 x 302 mm)
• Peso: circa 7,2 kg
• Montaggio: pannello di serie; VESA opzionale
• Involucro: metallico; raffreddamento con ventola

Ambiente

• Umidità operativa: 10%–90% RH senza condensazione
• Temperatura operativa: 0 °C–50 °C
• Temperatura di stoccaggio: -10 °C–60 °C

Porte I/O

• USB: 4 x USB 3.2 Gen1 Tipo‑A
• Seriale: 1 x RS232/422/485 (default RS232) + 1 x RS232
• LAN: 2 x RJ45 Gigabit
• Video: 1 x DP1.2 (default); 1 x HDMI 1.4 (opzionale)
• Audio: Mic in, Line out, 2 speaker
• Espansione: M.2 2280/2242 M‑Key, M.2 2230 E‑Key, PCIe 3.0 x16 opzionale
• Indicatori: LED power e storage; manopola regolazione luminosità
• Alimentazione: 12 V DC (Din4 pin)

Controllo

• Pulsanti: Power e Reset

Accessori

• Adattatore 100~240 V AC→DC, cavo di alimentazione, viti VESA, clip di montaggio, CD driver e manuale

Caratteristiche / specifiche tecniche

• Modello: W22IF7T-PMA3
• Brand: Winmate
• Display: 21.5" 1920x1080, 250 nits
• CPU: i7-9700TE / i5-9500TE / i3-9100TE
• Memoria: fino a 64 GB DDR4
• Storage: M.2 NVMe/SATA + 2 x SATA III
• I/O: 4 x USB3.2, 2 x GbE, seriali, DP/HDMI, audio
• Dimensioni / Peso: 534 x 349 x 81 mm / ~7.2 kg
• Temperatura / Umidità: 0°C–50°C; 10%–90% RH
• Certificazioni: CE, FCC
