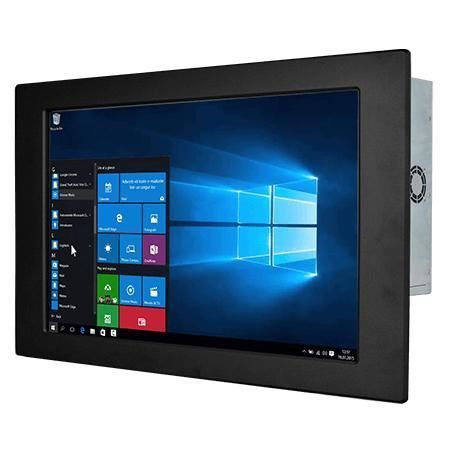

Panel PC con touch screen resistivo W24IF7T-PMA2

di LCDcon retroilluminazione a LED24"

Panoramica
Winmate W24IF7T-PMA2 è un Panel PC da 24 pollici per montaggio su pannello, pensato per controllo macchine, automazione di fabbrica e HMI operatore. Supporta processori Intel® Core™ i3 / i5 / i7 di 9ª generazione, archiviazione flessibile (M.2 e SATA 2,5"), molteplici porte I/O, TPM 2.0 e opzioni di montaggio a pannello o VESA per applicazioni industriali.

Caratteristiche principali

• Display 24.0" FHD (1920 x 1080), 250 nits
• Opzioni CPU Intel® Core™ i3 / i5 / i7 (9ª gen)
• Archiviazione flessibile: M.2 NVMe/SATA + 2 x SATA III (2,5") con supporto RAID 0/1
• Molteplici I/O: 4 x USB 3.2 Gen1, porte seriali, 2 x LAN Gigabit
• Ingresso 12V DC (Din4 pin); uscite video DisplayPort e HDMI
• TPM 2.0 e WLAN/Bluetooth opzionale via slot M.2

Punti salienti

• Opzione touch resistivo o vetro di protezione non touch
• Design a basso consumo con raffreddamento attivo per funzionamento continuativo
• Montaggio a pannello di default; montaggio posteriore/VESA opzionale

Display

• Dimensione: 24.0 pollici
• Touch/Vetro: Resistive touch (opzionale); Protection glass senza touch (opzionale)
• Risoluzione: 1920 x 1080
• Luminosità: 250 nits; Contrasto: 3000:1
• Angoli di visione: 89/89/89/89; Area attiva: 527.04 x 296.46 mm

Specifiche di sistema

• CPU: i7-9700TE di default (1.8 GHz fino a 3.8 GHz); opzionali i5-9500TE, i3-9100TE
• Chipset: Intel® Q370
• Memoria: 2 x SO-DIMM non-ECC, fino a 64 GB
• Archiviazione: 128 GB SSD default; opzioni fino a 2 TB; M.2 2280 M-Key + 2 x SATA III
• Ethernet: controller Intel® Gigabit dual
• Sicurezza e OS: TPM 2.0; Windows 10 IoT Enterprise (64-bit) o Linux Ubuntu opzionale

Meccanica

• Dimensioni: 606 x 376 x 76 mm; Foratura (cut-out): 560.5 x 327.5 mm
• Peso: 8.7 kg
• Montaggio: Panel mount (default); VESA (opzionale)
• Scocca: metal housing; Raffreddamento: fan design

Ambiente

• Umidità operativa: 10%–90% RH (non condensante)
• Temperatura operativa: 0°C a 50°C; Stoccaggio: -10°C a 60°C

Certificazioni

• CE
• FCC

Porte I/O

• USB: 4 x USB 3.2 Gen1 (Type-A)
• Seriale: 1 x RS232/422/485 (configurabile) + 1 x RS232
• LAN: 2 x RJ45 Gigabit
• Video: 1 x DP1.2 (default); 1 x HDMI 1.4 (opzionale)
• Audio: Mic-in, Line-out, 2 speaker
• Espansione: M.2 2280/2242 M-Key (NVMe/SATA); M.2 2230 E-Key (Wi‑Fi); PCIe 3.0 x16 opzionale
• Indicatori: LED Power e Storage; Manopola regolazione luminosità
• Alimentazione: 1 x 12V DC (connettore Din4)

Controllo e accessori

• Pulsanti: Power e Reset
• Accessori: Alimentatore AC 100–240V a DC, cavo di alimentazione, viti VESA, clip di montaggio, CD driver e manuale (secondo distribuzione)

Specifiche tecniche

• Modello: W24IF7T-PMA2
• Display: 24.0" FHD (1920 x 1080), 250 nits, 3000:1
• CPU: i7-9700TE / i5-9500TE / i3-9100TE
• Memoria: fino a 64 GB DDR4 SO-DIMM
• Archiviazione: M.2 NVMe/SATA + 2 x SATA III (2.5") con supporto RAID
• Rete: Dual Intel Gigabit LAN
• Sicurezza: TPM 2.0
• OS: Windows 10 IoT Enterprise (64-bit), Linux Ubuntu (opzionale)
• Montaggio: Panel mount predefinito, VESA opzionale
• Intervallo operativo: 0°C a 50°C, 10%–90% RH non condensante
• Certificazioni: CE, FCC
